Home » Technical » Tools » เลือก “เกจวัดเกลียว” อันไหนให้เหมาะสมกับการใช้งาน ?

3 เกจวัดเกลียว ยอดนิยมที่ใช้ในอุตสาหกรรม

ระบบเกลียวเป็นระบบที่นิยมใช้กันมากในการประกอบชิ้นงานเข้าด้วยกัน แล้วเราจะใช้เครื่องมืออะไร ในการตรวจสอบขนาดของเกลียวที่เกิดจากการผลิต ว่าได้ขนาดที่เหมาะสมหรือไม่ แล้วการตรวจสอบขนาดเกลียวด้วย เกจวัดเกลียว แต่ละชนิด เช่น ปลั๊กเกจสำหรับวัดเกลียว, ริงเกจวัดเกลียว, เกจวัดเกลียวนอก และ หวีวัดเกลียว ใช้งานต่างกันอย่างไร หาคำตอบได้ในบทความนี้

thread-plug-gauge
ปลั๊กเกจ สำหรับวัดเกลียว
(Thread plug gauge)
thread-ring-gauge
ริงเกจวัดเกลียว
(Thread ring gauge)
screw-pitch-gauge
หวีวัดเกลียว
(Pitch gauge)

ปลั๊กเกจสำหรับวัดเกลียว (Thread plug gauge)

ปลั๊กเกจ สำหรับวัดเกลียว (Thread plug gauge) เป็นอีกเครื่องมือที่นิยมใช้ในการตรวจสอบขนาดของเกลียวภายใน โดยมีรูปร่างใกล้เคียงกับปลั๊กเกจแบบเรียบ (limit plug gauge) เพียงแต่รูปลักษณ์ภายนอกตรงบริเวณส่วนหัว จะเป็นร่องเกลียวตามขนาดของเกลียวที่เลือกใช้

Thread-plug-gauge

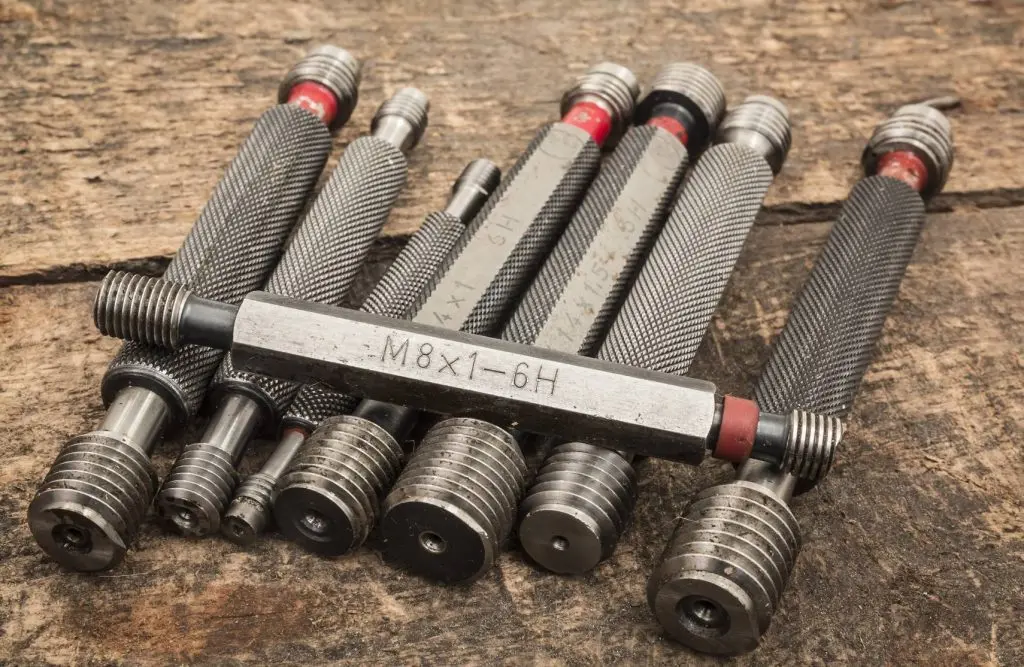

ตัวอย่าง ปลั๊กเกจ สำหรับวัดเกลียว (Thread plug gauge)

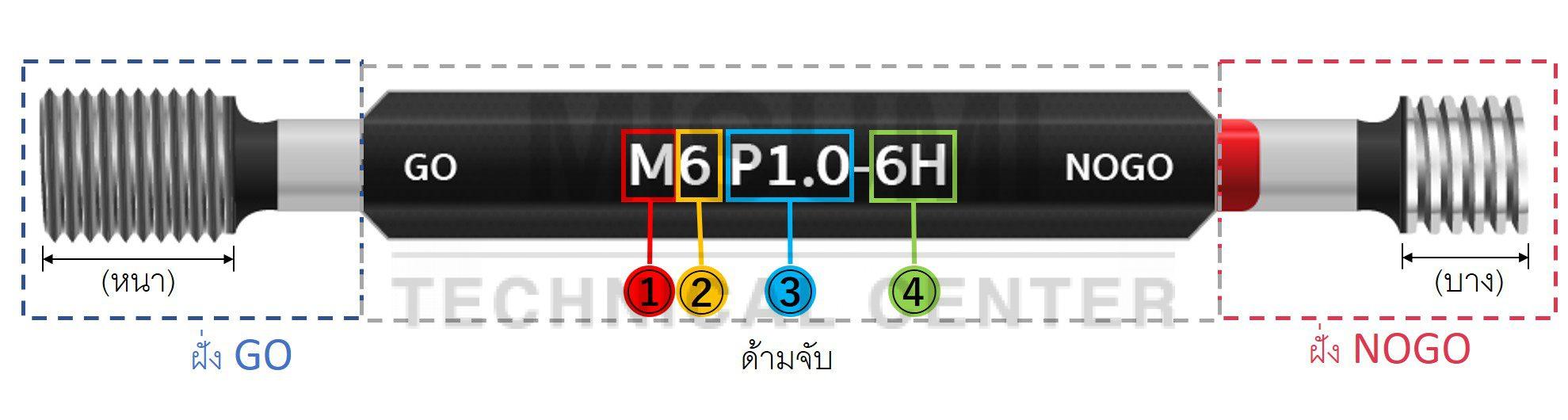

ส่วนประกอบของ ปลั๊กเกจ สำหรับวัดเกลียว (Thread plug gauge)

Thread-plug-gauge
ส่วนประกอบของ ปลั๊กเกจ สำหรับวัดเกลียว (Thread plug gauge)

ฝั่ง GO หรือ ฝั่ง GP
(GO Plug)

จุดสังเกต คือ แท่งเกลียวทางฝั่ง GO จะมีความยาวมากกว่า ฝั่ง NOGO เพราะ เมื่อหมุนเกลียวเข้าไปที่รู จะสามารถตรวจสอบได้ว่า เกลียวของชิ้นงานนั้นมีขนาดสม่ำเสมอกันตลอดหรือไม่

ด้ามจับ

เป็นส่วนที่แสดงข้อมูลจำเพาะของเกลียวไว้ที่บริเวณนี้
จากตัวอย่างในรูป

M6 P1.0-6H

M คือ ชนิดของเกลียวในระบบเมตริก (metric)
6 คือ ขนาดของเกลียว ในระบบนั้นๆ
P1.0 คือ ระยะพิทช์ (pitch)
6H คือ มาตรฐานความละเอียดของเกลียว

ฝั่ง NOGO หรือ ฝั่ง NP
(NOGO Plug)

จุดสังเกต คือ แท่งเกลียวทางฝั่ง NOGO จะสั้นกว่า ฝั่ง GO นอกจากนี้เมื่อหมุนปลั๊กเกจด้านนี้เข้ากับเกลียว จะไม่สามารถหมุนได้เกิน 2 รอบของเกลียว

เกจวัดเกลียวนอก (ริงเกจวัดเกลียว) (Thread ring gauge)

เกจวัดเกลียวนอก (Thread ring gauge) หรืออาจเรียกอีกชื่อหนึ่งว่า ริงเกจวัดเกลียว เป็นอีกเครื่องมือหนึ่งที่นิยมใช้ในการตรวจสอบขนาดของเกลียวภายนอก มีลักษณะเป็นวงแหวน โดยรูด้านในของวงแหวนมีลักษณะเป็นเกลียว โดยมีด้วยกัน 2 รูปแบบคือ แบบ ริงเกจวัดเกลียวแบบ GO และ ริงเกจวัดเกลียวแบบ NOGO
ข้อสังเกต ริงเกจวัดเกลียวรูปแบบ NOGO ความบางกว่ารูปแบบ GO นอกจากนี้ ริงเกจวัดเกลียวรูปแบบ NOGO จะมีรอยบากสีแดง หรืออาจจะเป็นรอยบากที่ทำเป็นสัญลักษณ์เพื่อให้ผู้ใช้งานสามารถแยกออกได้ชัดเจน

thread-ring-gauge

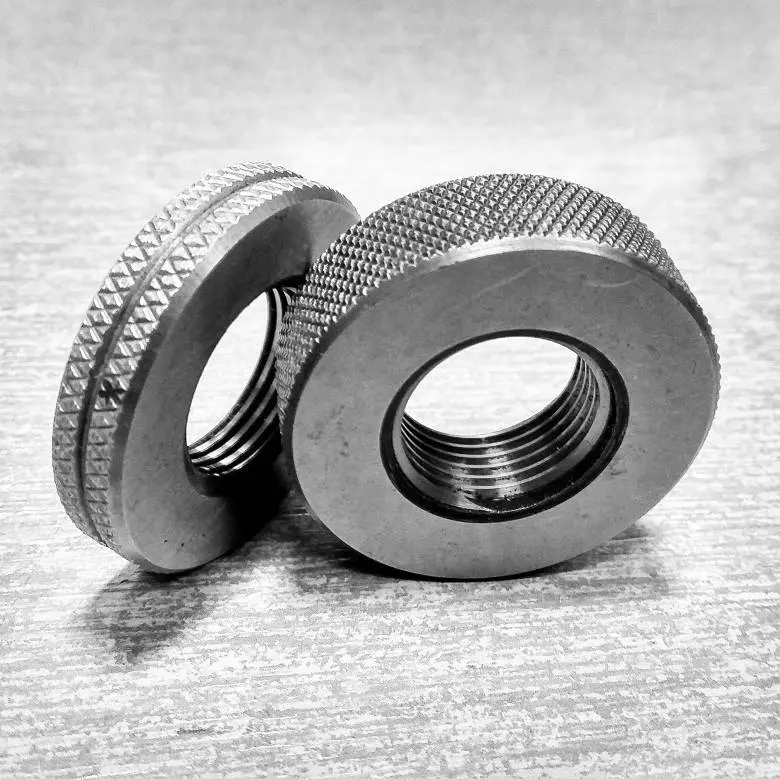

ตัวอย่างชุด ริงเกจวัดเกลียว
thread-ring-gauge
ริงเกจวัดเกลียวรูปแบบ GO
thread-ring-gauge
ริงเกจวัดเกลียวรูปแบบ NOGO

ตัวอย่างการใช้งาน ปลั๊กเกจ สำหรับวัดเกลียว และ เกจวัดเกลียวนอก

เกจวัดเกลียวนอก มีวิธีการใช้งานที่เหมือนกับปลั๊กเกจสำหรับวัดเกลียว นั้นก็คือ เมื่อหมุนเกจวัดเกลียวนอก ฝั่ง GO เข้าไปจะสามารถหมุนได้ตลอดความยาวของเกลียว แต่ เกจวัดเกลียวนอกฝั่ง NOGO จะสามารถหมุนได้ไม่เกิน 2 รอบของเกลียว

วิธีใช้ ปลั๊กเกจสำหรับวัดเกลียว

ตรวจสอบเกลียวในของชิ้นงานฝั่ง GO ฝั่ง NOGO
Thread-plug-gauge
หมุนได้ตลอด
ความยาว
(OK)
หมุนได้
ไม่เกิน 2 รอบ
(OK)

วิธีใช้ ริงเกจสำหรับวัดเกลียว

ตรวจสอบเกลียวนอกของชิ้นงาน ฝั่ง GO ฝั่ง NOGO
Thread-ring-gauge
หมุนได้ตลอด
ความยาว
(OK)
หมุนได้
ไม่เกิน 2 รอบ
(OK)

หวีวัดเกลียว (Pitch gauge)

หวีวัดเกลียว (pitch gauge) มีลักษณะเป็นแผ่นโลหะบาง ถูกทำเป็นร่องตามขนาดระยะพิทซ์ของเกลียว ใช้สำหรับตรวสอบระยะพิทซ์ของเกลียว เท่านั้น

screw-pitch-gauge

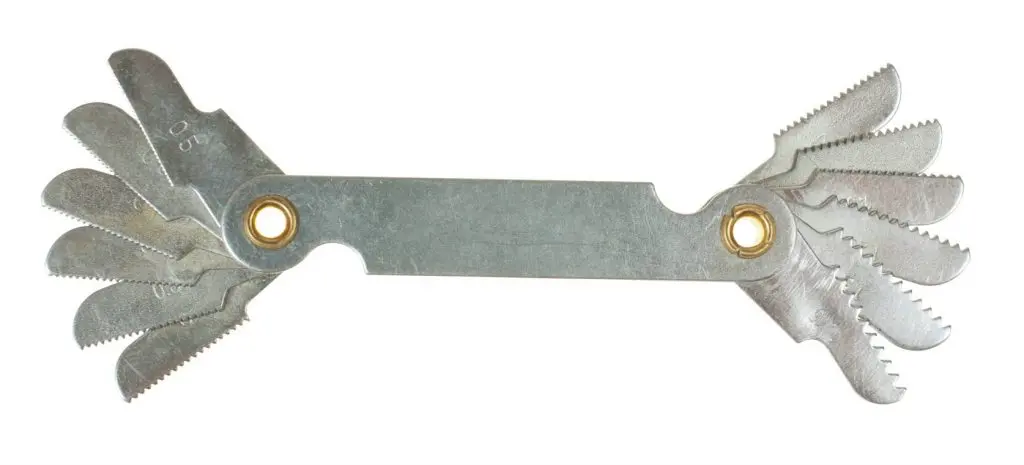

หวีวัดเกลียว (pitch gauge)

วิธีการใช้งาน หวีวัดเกลียว (pitch gauge)

screw-pich-gauge
ตัวอย่างการใช้งานหวีวัดเกลียว
  1. ทำความสะอาดเกลียวของชิ้นงานก่อนทำการตรวจสอบ
  2. เลือกหวีวัดเกลียวที่มีระยะพิทซ์ใกล้เคียงกับเกลียวเพื่อมาตรวจสอบ
  3. นำหวีวัดเกลียวที่เลือกมานั้นวางทาบกับเกลียวที่ต้องการตรวจสอบ
  4. หากร่องเกลียวสามารถวางได้แนบสนิทกับร่องของหวีวัดเกลียว แสดงว่า เป็นระยะพิทซ์ที่ถูกต้อง หากไม่ได้ให้ทำการเลือกใหม่
  5. ค่าของระยะพิทซ์ที่ได้นั้น สามารถอ่านได้จากตัวเลยที่ระบุอยู่ด้านบนของหวีวัดเกลียว เช่น 1.25 เป็นต้น

ข้อแตกต่างของ เกจวัดเกลียว แต่ละชนิด

เรามาสรุปข้อแตกต่างของอุปกรณ์วัดเกลียวทั้ง 3 ชนิดกันครับ ว่าแต่ละชนิดเหมาะสมกับงานอะไรบ้าง

การตรวจสอบและเครื่องมือ ปลั๊กเกจสำหรับวัดเกลียว ริงเกจสำหรับวัดเกลียวหวีวัดเกลียว
เกลียวThread-plug-gaugeThread-ring-gauge pitch-gauge
ขนาดเกลียววัดได้ เช่น M6 วัดได้ เช่น M10 ไม่สามารถวัดได้
ระยะพิทซ์วัดได้ เช่น 1.0 วัดได้ เช่น 1.5 วัดได้ เช่น 0.8

จบไปแล้วนะครับสำหรับสาระความรู้เกี่ยวกับ 3 เกจยอดนิยมที่ใช้ในการตรวจสอบขนาดของเกลียว ซึ่งประกอบไปด้วย ปลั๊กเกจสำหรับวัดเกลียว, ริงเกจวัดเกลียว และหวีวัดเกลียว หวังว่าเพื่อน ๆ จะสามารถเลือกใช้เกจวัดเกลียวได้ตามงานออกแบบที่เหมาะสม หากเพื่อนๆ สนใจดูสินค้าเกี่ยวกับเกจวัดเกลียว สามารถคลิกได้ที่นี่ สุดท้ายนี้เรามีคำศัพท์ที่น่าสนใจมาฝากกันเหมือนเดิมครับ

คำศัพท์ที่น่าสนใจ

คำศัพท์ฮิราคานะ/ คาตาคานะคาตาคานะคำอ่าน
ปลั๊กเกจสำหรับวัดเกลียว (Thread plug gauge) ねじプラグゲージNe-ji-pu-ra-0gugēji
ริงเกจวัดเกลียว (Thread ring gauge) ねじリングゲージNe-ji-rin-gu-gē-ji
หวีวัดเกลียว (Screw pitch gauge) ピッチゲージPit-chi-gē-ji
