วิธีการใช้งานเวอร์เนียคาลิปเปอร์ (Vernier caliper) อย่างถูกต้อง

เพื่อนๆ ทราบไหมครับ เวอร์เนียคาลิปเปอร์ (Vernier caliper) เป็นเครื่องมือวัดที่มีการพัฒนาเทคโนโลยีกันมาอย่างต่อเนื่อง โดยเริ่มตั้งแต่เวอร์เนียคาลิปเปอร์มาตรฐาน ที่ต้องอ่านค่าจากสเกลหลักและสเกลรอง แล้วก็พัฒนาไปเป็น เวอร์เนียคาลิปเปอร์แบบเข็มและแบบดิจิทัล ทำให้อ่านค่าได้สะดวกขึ้น ยิ่งไปกว่านั้นยังมี เวอร์เนียคาลิปเปอร์แบบบลูทูธ ซึ่งเมื่อวัดค่าแล้วสามารถที่จะส่งค่าไปยังคอมพิวเตอร์เพื่อบันทึกข้อมูลได้อีกด้วย

ในบทความนี้เรามาดูกันครับว่า วิธีการอ่านค่าเวอร์เนียคาลิปเปอร์ วิธีการเก็บรักษา และข้อควรระวังมีอะไรบ้าง

เวอร์เนียคาลิปเปอร์ (Vernier caliper) คือ อะไร

เวอร์เนียคาลิปเปอร์ คือ เครื่องมือวัด ที่นิยมใช้วัดขนาดของชิ้นงานที่ต้องการความแม่นยำสูง เช่น วัดความหนาของชิ้นงานหลังจากผ่านกระบวนการกัด (milling process) วัดเส้นผ่านศูนย์กลางภายนอกของชิ้นงาน และอื่น ๆ ซึ่ง โดยปกติแล้วเวอร์เนียคาลิปเปอร์สามารถวัดขนาดได้ 3 รูปแบบ ได้แก่ วัดขนาดภายนอก (เส้นผ่านศูนย์กลางภายนอก รูปทรงภายนอก) ขนาดภายใน (เส้นผ่านศูนย์กลางภายใน รูปทรงด้านใน) และความลึก โดยเวอร์เนียคาลิปเปอร์สามารถอ่านค่าได้ละเอียดอยู่ที่ 0.05 mm. หรือ 0.02 mm.

ตัวอย่างการใช้งานเวอร์เนียคาลิปเปอร์

โดยส่วนใหญ่แล้วเวอร์เนียคาลิปเปอร์จะใช้วัดขนาดของชิ้นงาน ได้ดังนี้ วัดขนาดภายนอก (เส้นผ่านศูนย์กลางภายนอก รูปทรงภายนอก) วัดขนาดภายใน (เส้นผ่านศูนย์กลางภายใน รูปทรงด้านใน) และวัดความลึก

Vernier-caliper-usage
ใช้วัดเส้นผ่านศูนย์กลางภายนอกของชิ้นงาน
เช่น ตลับลูกปืน
Vernier-caliper-usage
ใช้วัดเส้นผ่านศูนย์กลางภายในของชิ้นงาน
เช่น ฟิลเตอร์
Vernier-caliper-usage
ใช้วัดขนาดความลึกของวัตถุ
เช่น แก้วน้ำ

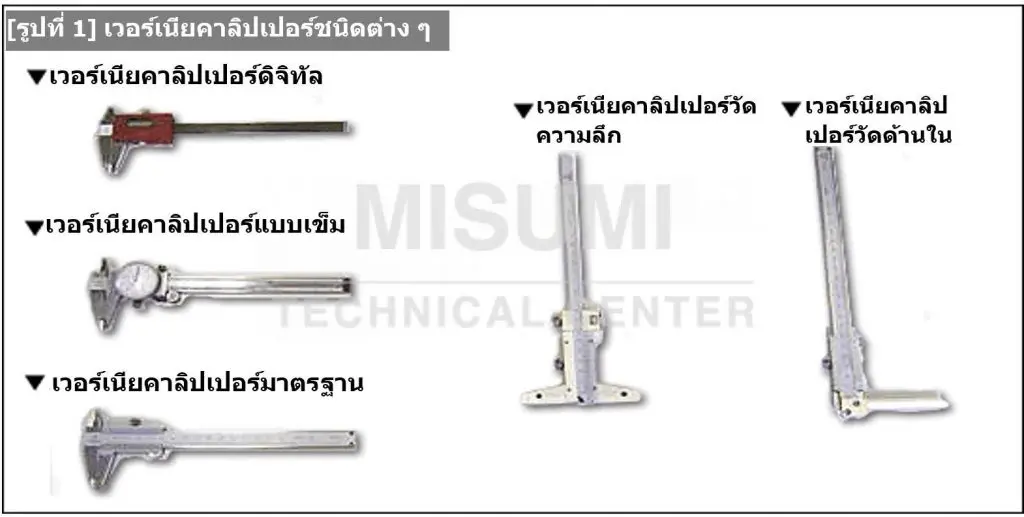

หน้าตาของเวอร์เนียคาลิปเปอร์ ที่นิยมใช้ในโรงงานอุตสาหกรรม

vernier-caliper-usage

ส่วนประกอบสำคัญของเวอร์เนียคาลิปเปอร์รุ่นมาตรฐาน

vernier-caliper-usage
  • การอ่านค่าขนาดที่วัดได้ของเวอร์เนียคาลิปเปอร์ ต้องอ่านค่าทั้งสองสเกล ได้แก่ สเกลหลักและสเกลรอง (เวอร์เนีย)
  • สเกลรองรุ่นมาตรฐาน(เวอร์เนีย)นั้น หากสเกลหลักมี n – ขีด แต่ละช่วงจะถูกแบ่งออกเป็น n ขีด
  • สเกลรองรุ่นมาตรฐาน(เวอร์เนีย)มี 2 ชนิดคือ 1/20 และ 1/50

วิธีอ่านค่าเวอร์เนียคาลิปเปอร์ (Vernier caliper)

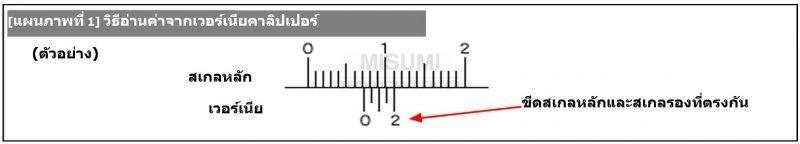

วิธีอ่านค่าสเกล(กรณีวัดค่าตาม【แผนภาพที่ 1】)

vernier-caliper-usage
  1. อ่านค่าตัวเลขที่แสดงบนขีดสเกลหลัก ที่มีขีดที่ 0 ของสเกลรอง →ในกรณีนี้ เนื่องจากตกคร่อมระหว่าง 7 mm และ 8 mm ค่าที่วัดได้จึงเป็น(7+α)mm
  2. หาตำแหน่งที่ขีดสเกลหลักกับสเกลรองตรงกัน →ในกรณีนี้ จากแผนภาพที่ 1 พบว่าขีดที่ 4 ของสเกลรองตรงกับสเกลหลัก
  3. เนื่องจากเวอร์เนียคาลิปเปอร์ที่ใช้มีขีดสเกลรอง 1/20 ดังนั้น 1 ขีด = 0.05 mm จึงคำนวณหาค่า α โดยใช้ตำแหน่งของสเกลรองที่ตรงกับสเกลหลักคูณด้วย 0.05 →ในกรณีนี้ α = 0.05 x 4 = 0.20 mm
  4. ดังนั้น ขนาดที่วัดค่าได้คือ 7 mm + 0.20 mm=7.20 mm

ข้อควรระวังในการวัดค่าและการเก็บรักษา เวอร์เนียคาลิปเปอร์

  1. ก่อนทำการวัดค่า ต้องตรวจสอบว่า “จุดอ้างอิงของเวอร์เนียคาลิปเปอร์ตรงกันหรือไม่” แล้วตรวจสอบความแม่นยำของค่า 0
  2. ตำแหน่งที่ทำการหนีบวัตถุที่ต้องการวัดค่า(บริเวณปากวัดนอกหรือปากวัดในของเวอร์เนียคาลิปเปอร์)ควรเลือกตำแหน่งที่ใกล้กับสเกลหลักที่สุด(เพื่อเพิ่มความแม่นยำในการวัดตาม “หลักการของ Abbe”)
  3. ผิวหน้าของส่วนที่ใช้วัดค่าของเวอร์เนียคาลิปเปอร์(ปากวัดนอก ปากวัดใน ก้านวัดความลึก)ต้องสัมผัสกับวัตถุที่ต้องการวัดค่าอย่างถูกวิธี
  4. พยายามใช้แรงในการวัดค่าให้คงที่ ไม่แรงเกินไปหรือเบาเกินไป
  5. อ่านค่าสเกลในทิศทางตั้งฉากกับสเกล
  6. หลังใช้งานควรเช็ดให้สะอาด เก็บรักษาในพื้นที่ที่ความชื้นและอุณหภูมิคงที่ ระวังอย่าให้เสียหาย
  7. ควรมีการสอบเทียบเครื่องมือวัดอย่างน้อยปีละ 1 ครั้งเพื่อเป็นหลักประกันในการควบคุณภาพของเครื่องมือวัด
รูปแบบการวัดวิธีวัดที่ถูกต้องวิธีวัดที่ไม่ถูกต้อง
vernier-caliper-usage
การวัดเส้นผ่านศูนย์กลางภายนอก
vernier-caliper-usage
ผิวหน้าสัมผัสของเครื่องมือวัด
ต้องสัมผัสกับชิ้นงานทั้งหมด
vernier-caliper-usage
vernier-caliper-usage
การวัดความลึก
vernier-caliper-usage
ผิวหน้าสัมผัสของเครื่องมือวัด
ต้องสัมผัสกับชิ้นงานทั้งหมด
vernier-caliper-usage

จบไปแล้วนะครับสำหรับบทความ วิธีการใช้งานเวอร์เนียคาลิปเปอร์ อย่างถูกต้อง รวมไปถึงข้อควรระวังสำหรับการใช้งานด้วย หาเพื่อนๆ สนใจเลือกซื้อสินค้าเวอร์เนียคาลิปเปอร์ชนิดอื่นๆ สามารถสั่งซื้อได้ที่นี่ สุดท้ายนี้เรามีคำศัพท์น่าสนใจมาฝากกันเหมือนเดิมครับ
