ไดอัลเกจ คืออะไร ใช้ทำอะไรในอุตสาหกรรมบ้าง

ไดอัลเกจ (Dial Gauge) เป็นเครื่องมือวัดที่มีหน้าปัดและสเกลคล้ายกับนาฬิกา โดยแต่ละสเกลจะมีค่าความละเอียดค่าหนึ่งที่กำหนดไว้ โดยค่าที่นิยมใช้มีด้วยกัน อยู่ 2 ค่า นั้นก็คือ 0.01 mm.และ 0.001 mm. งานที่เหมาะกับการใช้ไดอัลเกจ ได้แก่ การวัดความเป็นระนาบ ความขนาน ระยะเยื้องศูนย์ เช่น วัดหาศูนย์ของวัตถุก่อนการขึ้นรูปชิ้นงาน เช่น การกลึง การกัด เป็นต้น

ด้วยความที่ไดอัลเกจ มีความละเอียดสูงจึงนิยมนำไปใช้ในการตรวจสอบตำแหน่งก่อนการขึ้นชิ้นงานในกระบวนการต่าง ๆ ยกตัวอย่าง เช่น การตั้งระดับชิ้นงานบน เครื่อง CNC , เครื่องกลึง  และอื่นๆ นอกจากนี้ยังสามารถนำไปใช้ในการตรวจสอบความคลาดเคลื่อนของการทำงานของเครื่องจักรได้อีกด้วย เรามาดูส่วนประกอบของไดอัลเกจ คร่าวๆ กันครับ

ส่วนประกอบของ ไดอัลเกจ

what-is-dial-gauge
สวนประกอบของไดอัลเกจ

1.ฝากันฝุ่น (dust cap) เป็นส่วนที่ใช้ป้อนกันฝุ่นละอองเข้าไปที่อุปกรณ์
2.เข็มยาว (long pointer) ใช้บ่งบอกระยะการเคลื่อนที่ของหัววัด
3.เข็มสั้น (short pointer) เป็นเข็มที่ใช้เพื่อนับระยะการเคลื่อนที่ของเข็มยาว ในกรณีที่เข็มยาวเคลื่อนที่ได้มากกว่า 1 รอบ โดยเมื่อเข็มยาวเคลื่อนที่ครบทุก 1 รอบ เข็มสั้นจะเคลื่อนที่ไป 1 สเกล
4.หน้าปัดนับรอบ (revolution counter) เป็นตัวเลขที่ใช้ระบุค่าเมื่อเข็มยาวหมุนวนครบ 1 รอบ โดยวิธีการนี้ใช้ได้กับไดอัลเกจที่มีหน้าปัดนับรอบประกอบด้วยเลข 0, 1, 2, 3, 4, 5, 6, 7, 8, 9

what-is-dial-gauge

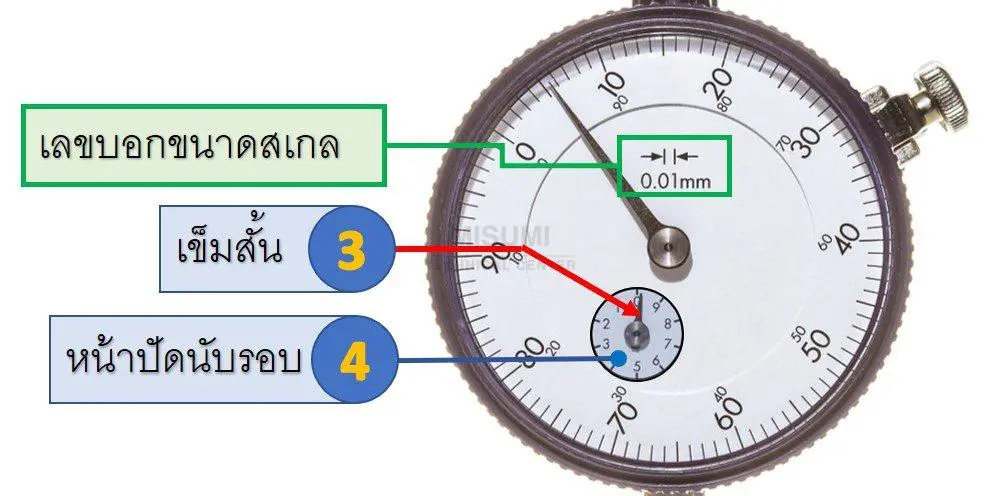

ตัวอย่างเช่น

จากภาพทางด้านซ้ายมือ จะเห็นว่าเข็มยาวหมุนไปประมาณ 5 สเกล
เข็มสั้นเคลื่อนที่ไปได้ 0 รอบ
และเลขบอกขนาดสเกล คือ 1 สเกล = 0.01 mm. (กรอบสี่่เหลียมสีเขียว)
แสดงว่าหัววัดเคลื่อนที่ไปเท่ากับ 5 x 0.01 = 0.005 mm. นั้นเอง

5.สเกล (scale) บนแผ่นสเกลจะมีลักษณะคล้ายหับหน้าปัดของเข็มนาฬิกา โดยสเกลจะถูกแบ่งออกเป็นช่องเท่าๆ กัน โดยมากจะใช้ 100, 200 ช่อง ขึ้นกับวิธีการใช้งาน และความละเอียดที่ต้องการ

what-is-dial-gauge

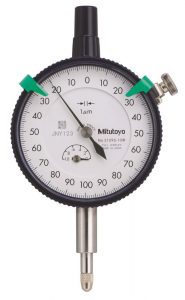

ตัวอย่างไดอัลเกจที่สเกลถูกแบ่งออกเป็น 100 ช่องเท่าๆ กัน
what-is-dial-gauge
ตัวอย่างไดอัลเกจที่สเกลถูกแบ่งออกเป็น 200 ช่องเท่าๆ กัน

6.ตัวเรือน (body) เป็นส่วนที่ป้องกันอึปกรณ์ภายในไม่ให้เกิดควาามเสียหาย
7.ก้าน (stem) เป็นส่วนที่ใช้ยึดไดอัลเกจให้มั่นคงในขณะที่ทำการวัด
8.แกนเลื่อน (spindle or plunger) เป็นส่วนที่อยู่ระหว่าง ก้านและหัววัด โดยแกนเลื่อนจะเคลื่อนที่ขึ้นและลงในขณะที่ทำการวัด
9.หัววัด (contact point) เป็นส่วนที่สัมผัสกับผิวชิ้นงานในขณะที่ทำการวัด

ข้อดีของการใช้ ไดอัลเกจ

  1. การวัดขนาดเป็นการอ่านค่าโดยตรงจากสเกลหน้าปัดและเข็ม จึงมีความคลาดเคลื่อนในการอ่านค่าน้อย
  2. ขนาดเล็ก น้ำหนักเบา ราคาย่อมเยา และใช้งานง่าย
  3. สามารถวัดขนาดด้วยช่วงการเคลื่อนที่กว้างและสามารถวัดแบบต่อเนื่องได้
  4. สามารถวัดขนาดหลายตำแหน่งพร้อมกันได้

ตัวอย่าง ไดอัลเกจที่นิยมใช้ในอุตสาหกรรม มีดังนี้

what-is-dial-gauge
ไดอัลเกจรุ่นมาตรฐาน
(Standard Type)
what-is-dial-gauge
ไดอัลเกจวัดความหนา
(Dial Thickness Gauge)
dial-gauge
ไดอัลเกจวัดความลึก
(Dial Depth Gauge)
what-is-dial-gauge
ไดอัลคาลิปเปอร์เกจ
(Dial Caliper Gauge)
No.ประเภทของไดอัลเกจการใช้งานหลัก
1ไดอัลเกจรุ่นมาตรฐาน วัดขนาดความยาวตามมาตรฐาน
2เกจวัดความหนา วัดความหนาหรือเส้นผ่านศูนย์กลางนอก
3ไดอัลเกจวัดความลึก วัดความลึกหรือความสูง
4ไดอัลคาลิปเปอร์เกจ วัดเส้นผ่านศูนย์กลางนอก เส้นผ่านศูนย์กลางใน หรือขนาดช่องว่าง

ไดอัลเกจในอุตสาหกรรมมีมากมายหลายชนิดให้เลือกใช้งาน ไม่ว่าจะเป็น ไดอัลเกจรุ่นมาตรฐาน, เกจวัดความหนา, ไดอัลเกจวัดความลึก, ไดอัลคาลิปเปอร์เกจ และ อื่นๆ ทั้งนี้ไดอัลเกจแต่ละชนิดล้วนมีส่วนประกอบที่คล้ายคลึงกัน และมีวิธีการอ่านค่าที่ใกล้เคียงกัน นอกจากนี้ในปัจจุบันมีไดอัลเกจแบบดิจิทัลที่ช่วยให้สามารถอ่านค่าได้สะดวกยิ่งขึ้นอีกด้วย เพื่อนๆ สามารถเลือกซื้อไดอัลเกจชนิดต่างๆ ได้ที่นี่ นอกจากนี้เพื่อนๆ สามารถอ่านบทความเกี่ยวเกจวัด ชนิดต่างๆเพิ่มเติมได้ที่นี่
