เข้าใจกลไก Snap-Action ในไมโครสวิตช์
สารบัญ
ไมโครสวิตช์ (Micro switches) หรือที่รู้จักกันในชื่อสวิตช์พื้นฐาน (Basic switches) เป็นอุปกรณ์ที่พบได้ทั่วไปในการใช้งานที่หลากหลาย ตั้งแต่เครื่องใช้ในครัวเรือนไปจนถึงอุปกรณ์อุตสาหกรรม ความน่าเชื่อถือและความแม่นยำของสวิตช์เหล่านี้มาจากองค์ประกอบการออกแบบที่ชาญฉลาด: กลไกสแนปแอคชั่น (Snap-Action Mechanism) บทความนี้จะช่วยให้วิศวกรมือใหม่เข้าใจถึงหลักการทำงาน โครงสร้าง และคุณสมบัติสำคัญของกลไก Snap-Action ซึ่งเป็นหัวใจของไมโครสวิตช์
ไมโครสวิตช์คืออะไร?

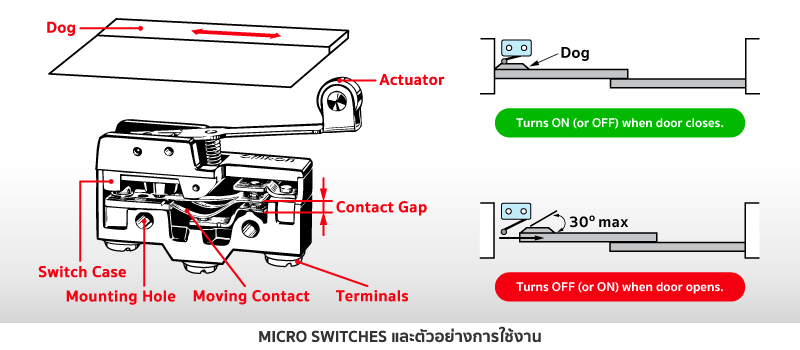

ไมโครสวิตช์ หรือ Basic Switch เป็นสวิตช์ไฟฟ้าขนาดเล็กที่มีระยะห่างระหว่างหน้าสัมผัสต่ำ และมีกลไก Snap-Action ที่ช่วยให้การสลับสถานะเปิด-ปิดเป็นไปอย่างรวดเร็วและแม่นยำ โดยการเคลื่อนที่และแรงที่กำหนดไว้ ซึ่งถูกห่อหุ้มอยู่ในเคสที่มีตัวกระตุ้น (Actuator) อยู่ภายนอกเคส
กล่าวโดยสรุปคือ เป็นสวิตช์ขนาดกะทัดรัดที่ตอบสนองต่อแรงและการเคลื่อนที่ที่เฉพาะเจาะจงด้วยการทำงานที่รวดเร็วและเด็ดขาด
ความสำคัญของกลไก Snap-Action
กลไกสแนปแอคชั่นเป็นหัวใจสำคัญที่ทำให้ไมโครสวิตช์มีประสิทธิภาพ กลไกนี้ช่วยให้มั่นใจได้ถึง:
- การสลับที่แม่นยำและทำซ้ำได้ (Precise and Repeatable Switching): สวิตช์จะไม่ค้างอยู่ในสถานะกลาง แต่จะเปลี่ยนจากสถานะเปิด (ON) ไปเป็นสถานะปิด (OFF) อย่างรวดเร็วและน่าเชื่อถือ
- การลดการเกิดอาร์ค (Arc Minimization): การสลับที่รวดเร็วช่วยลดระยะเวลาของการเกิดอาร์คไฟฟ้าระหว่างหน้าสัมผัส ซึ่งจะช่วยยืดอายุการใช้งานของสวิตช์และเพิ่มความน่าเชื่อถือของการทำงาน
- การลดการสั่นของหน้าสัมผัส (Chatter Reduction): ป้องกันการกระเด้งของหน้าสัมผัส (Contact bounce) หรือ “การสั่น” ซึ่งอาจทำให้เกิดสัญญาณผิดพลาดหรืออุปกรณ์ทำงานผิดปกติ

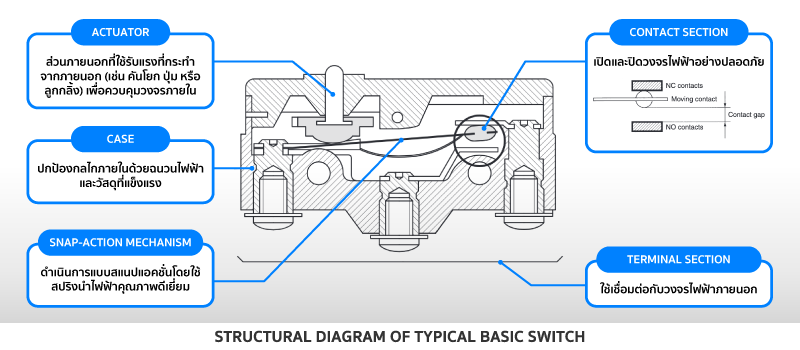

ส่วนประกอบของไมโครสวิตช์
ไมโครสวิตช์ทั่วไปประกอบด้วยห้าส่วนประกอบหลัก:
- ตัวกระตุ้น (Actuator): ส่วนภายนอกที่ใช้รับแรงที่กระทำจากภายนอก (เช่น คันโยก ปุ่ม หรือลูกกลิ้ง)
- เคส (Case): ตัวเรือนที่ใช้ปกป้องกลไกภายในจากสภาพแวดล้อมที่ใช้งาน
- กลไกสแนปแอคชั่น (Snap-Action Mechanism): หัวใจหลักของสวิตช์ ซึ่งรับผิดชอบการทำงานสลับที่รวดเร็ว
- ส่วนหน้าสัมผัส (Contact Section): ประกอบด้วยหน้าสัมผัสแบบเคลื่อนที่ (Moving contact) และหน้าสัมผัสแบบคงที่ (Fixed contact) ที่สร้างหรือตัดวงจรไฟฟ้า
- ส่วนขั้วต่อ (Terminal Section): ส่วนที่ใช้เชื่อมต่อกับวงจรไฟฟ้าภายนอก

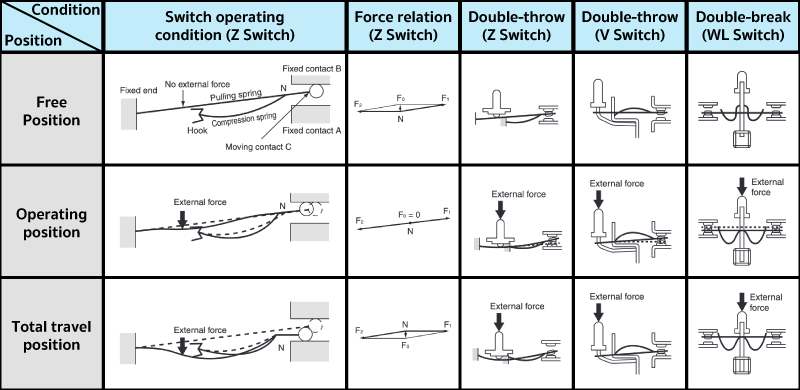

กลไก Snap-Action ทำงานอย่างไร ?
กลไก Snap-Action มักใช้การออกแบบสปริงโหลด (Spring-loaded design) ที่ใช้หลักการของพลังงานสะสม (Stored energy) และการเคลื่อนที่ผ่านจุดสมดุล (Over-center motion) โดยทั่วไปจะมีสปริงสองตัวทำงานร่วมกัน ได้แก่ สปริงดึง (Pulling Spring) และสปริงอัด (Compression Spring) โดยกระบวนการทำงานแบ่งเป็น 3 ขั้นตอน:
- ตำแหน่งปกติ (Free Position): ในสถานะพัก สปริงจะอยู่ในสภาวะสมดุล หน้าสัมผัสแบบเคลื่อนที่จะถูกยึดติดกับหน้าสัมผัสแบบคงที่ตัวใดตัวหนึ่ง (ปกติเปิด (Normally Open (NO)) หรือ ปกติปิด (Normally Closed (NC)))
- การออกแรงกด (Applying Force): เมื่อมีแรงกด แอคทูเอเตอร์จะดันสปริงให้เกิดการสะสมพลังงาน
- จุดเปลี่ยนสถานะ(Snap Action): เมื่อแรงเพิ่มขึ้นถึงจุดที่กำหนดไว้ พลังงานสะสมอยู่ในสปริงจะถูกปล่อยออก ทำให้หน้าสัมผัสเปลี่ยนสถานะอย่างรวดเร็ว
- การคืนกลับ (Releasing Force): เมื่อปล่อยแรงกด สปริงจะดึงหน้าสัมผัสกลับสู่ตำแหน่งเดิม

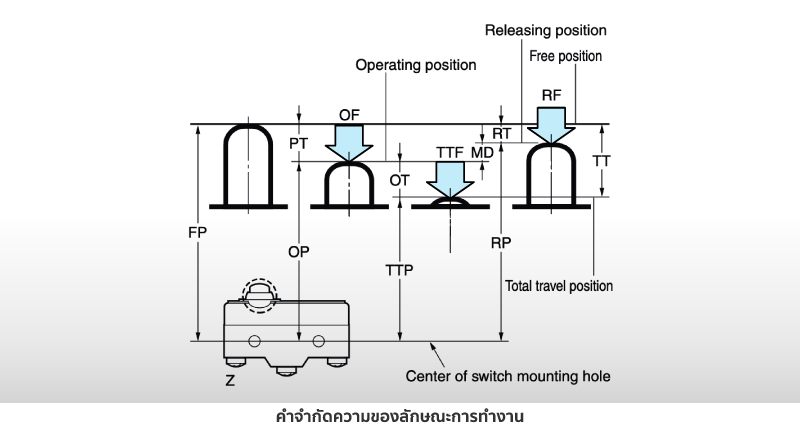

คุณสมบัติสำคัญของไมโครสวิตช์ที่ควรรู้
| คุณลักษณะ | ค่าทั่วไป | ผลกระทบต่อประสิทธิภาพ |
|---|---|---|
| ระยะห่างหน้าสัมผัส (Contact Gap) | 0.25 – 1.8 มม. | ช่องว่างที่เล็กลงสามารถเพิ่มความไวและความทนทาน แต่ก็อาจลดทอนความต้านทานต่อการสั่นสะเทือนและการกระแทก |
| แรงกดใช้งาน (Operating Force – OF) | 0.5 – 5 นิวตัน | ปริมาณแรงที่ต้องใช้ในการเปิดใช้งานสวิตช์ แรงกดที่ต่ำลงจะช่วยให้ตอบสนองไวขึ้น แต่ต้องคำนึงถึงอายุการใช้งานที่สั้นลง |
| ระยะเคลื่อนที่ก่อนทำงาน (Pretravel – PT) | 0.1 – 2 มม. | ระยะที่ตัวกระตุ้นเคลื่อนที่ก่อนที่หน้าสัมผัสจะเปลี่ยนสถานะ มีผลต่อความเร็วในการตอบสนองของสวิตช์ |
| ระยะเกินจุดทำงาน (Overtravel – OT) | 0.4 – 1.5 มม. | ระยะที่ตัวกระตุ้นสามารถเคลื่อนที่เกินจุดทำงานได้ เพื่อป้องกันการเสียหายจากแรงกดเกินขีดจำกัด |
| วัสดุหน้าสัมผัส (Contact Material) | เงิน (Ag), ทองคำ (Au) | เงิน (Silver): ใช้กันอย่างแพร่หลายเนื่องจากมีการนำไฟฟ้าที่ดีและต้นทุนค่อนข้างต่ำ อย่างไรก็ตาม หน้าสัมผัสเงินอาจไวต่อการเกิดออกซิเดชัน (Oxidation) และซัลไฟเดชัน (Sulfidation) (Gold Alloys): ทองคำมีความทนทานต่อการกัดกร่อนที่ดีเยี่ยม และเหมาะสำหรับการใช้งานที่มีกระแสไฟต่ำ ซึ่งความน่าเชื่อถือของหน้าสัมผัสสูงเป็นสิ่งจำเป็น |
สรุป
กลไก Snap-Action เป็นหัวใจของไมโครสวิตช์ที่ช่วยให้การทำงานมีความแม่นยำ ตอบสนองรวดเร็ว และทนทานต่อการใช้งาน วิศวกรมือใหม่ควรทำความเข้าใจโครงสร้างและพารามิเตอร์ต่าง ๆ ของไมโครสวิตช์เพื่อเลือกใช้งานให้เหมาะสมกับแต่ละการใช้งาน หากเพื่อนๆสนใจ สามารถเลือกชมสินค้าได้ที่ OMRON Micro switches ในสัปดาห์หน้าเราจะมีบทความอะไรมานำเสนอ เชิญมาติดตามไปพร้อมๆกันนะครับ รู้ครบจบที่นี่ MiSUMi Technical
