ขนาดรูเจาะที่เหมาะสมสำหรับการต๊าปเกลียว

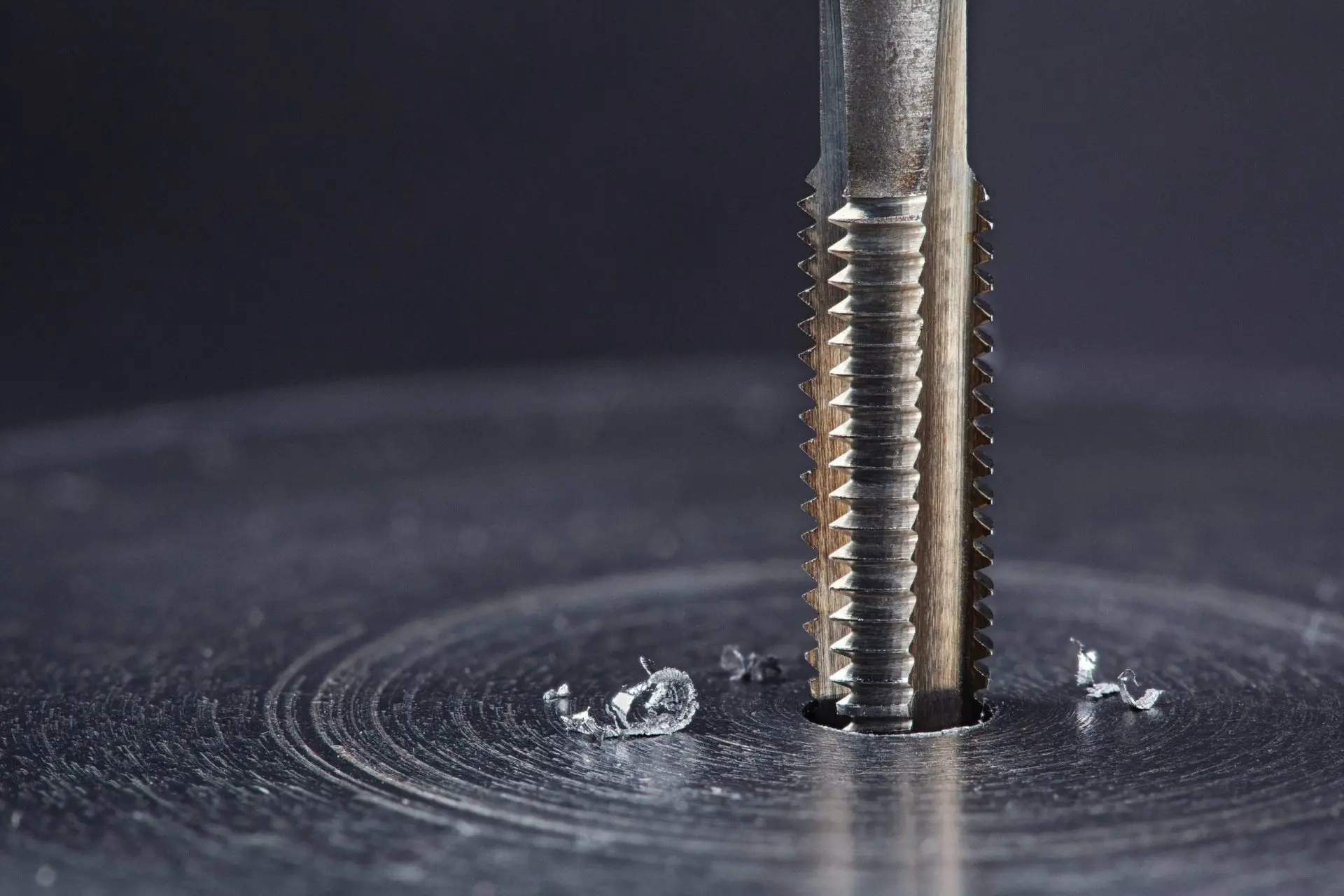

เคยสงสัยกันไหมครับ ว่าขนาดรูเจาะต๊าปเกลียวสำคัญอย่างไรในการทำงาน เจาะรูเล็กไปจะใช้ได้ไหม แล้วถ้าเจาะรูใหญ่ไปจะเกิดอะไรขึ้น เรามาหาคำตอบได้ในบทความนี้กันครับ

tap-hole-size

ขนาดของรูเจาะต๊าปเกลียวมีความสำคัญแค่ไหน?

ขนาดของรูเจาะที่เตรียมไว้ก่อนทำการต๊าปเกลียว มีความสำคัญเป็นอย่างมาก หากเพื่อน ๆ เจาะรูที่มีขนาดใหญ่จนเกินไป จะส่งผลให้เกลียวที่ได้มีฟันเกลียวที่ตื้น ซึ่งส่งผลให้เกลียวที่ได้ไม่มีความแข็งแรง ถ้าหากเพื่อนๆ เจาะรูที่มีขนาดเล็กเกินไป เพื่อนๆ จะต้องใช้แรงบิดมากขึ้น เพื่อทำการต๊าปเกลียว ซึ่งอาจทำให้ดอกต๊าปเกลียวหักได้

tap-hole-size
tap-hole-size

วิธีการหาขนาดของรูเจาะที่เหมาะสมสำหรับการต๊าปเกลียวแต่ละชนิด

เกลียวแต่ละชนิดต่างมีขนาดของรูเจาะที่ต้องเตรียมแตกต่างกันออกไป แล้ววิธีการหาขนาดของรูเจาะสำหรับเกลียวแต่ละชนิด มีวิธีการไหนบ้างนะ

  • 1.    เปิดตารางแคตตาล็อกสินค้าดูว่าควรเจาะรูขนาดไหน
  • 2.    การคำนวณ

ในบทความนี้เราจะมาสอนทั้งสองวิธีการใช้งานกันครับ

1.เปิดตารางแคตตาล็อกสินค้าดูว่าควรเจาะรูขนาดเท่าไหร่

ในบางครั้งผู้ผลิตได้แนะนำ ขนาดรูเจาะที่เหมาะสมไว้ในหน้าเดียวกับผลิตภัณฑ์ดังรูป หากไม่พบสามารถค้นหาได้เพิ่มเติมได้จาก Internet หรือสามารถใช้วิธีการคำนวณรูเจาะได้ตามวิธีด้านล่าง  เพื่อนๆ สามารถดาวน์โหลด “ตารางต๊าปเกลียว” ได้ที่นี่

tap hole size
ตารางสำหรับ กำหนดขนาดรูเจาะก่อนการต๊าปเกลียว

ตารางแสดง ขนาดรูเจาะก่อนการต๊าปเกลียว

table-of-hole-size

2.การคำนวณรูเจาะสำหรับการต๊าปเกลียว

การคำนวณขนาดของรูเจาะสามารถทำได้ดังนี้

2.1 การคำนวณรูเจาะสำหรัเกลียวเมตริก (Metric)

สามารถหาได้จากสูตร

ขนาดของรูเจาะทำเกลียว = เส้นผ่านศูนย์กลางภายนอกของเกลียว – ระยะพิตซ์ (pitch)

ตัวอย่างเช่น : ต้องการต๊าปเกลียวขนาด M8 x 1.0 ต้องใช้ดอกสว่านเจาะรูขนาดเท่าไหร่ ?

ก่อนจะเริ่มการคำนวณ เรามาดูความหมายของตัวเลขแต่ละชุดกันก่อนครับ

tap-hole-size
ตัวเลขความหมาย
M8ขนาดของเกลียวในหน่วยเมตริก(Metric)
1.0ระยะพิตซ์ (pitch)

แทนค่าสูตร

ขนาดของรูเจาะทำเกลียว =  8.0 -1.0 = 7.0 mm.

ดังนั้นรูเจาะที่เหมาะสมสำหรับ การต๊าปเกลียวขนาด M8 x 1.0 ต้องใช้ดอกสว่านเจาะรูขนาด 7 mm.

2.2 การคำนวณรูเจาะสำหรับ เกลียวอเมริกัน (Unified National Coarse (UNC))

สามารถหาได้จากสูตร

ขนาดของรูเจาะทำเกลียว = เส้นผ่านศูนย์กลางภายนอกของเกลียว – ระยะพิตซ์ (pitch)

ระยะพิตซ์ (pitch)  = (1/จำนวนเกลียวต่อนิ้ว)

ตัวอย่างเช่น : ต้องการต๊าปเกลียวขนาด 5/8”- 11 UNC ต้องใช้ดอกสว่านเจาะรูขนาดเท่าไหร่ ?

ก่อนจะเริ่มการคำนวณ เรามาดูความหมายของตัวเลขแต่ละชุดกันก่อนครับ

tap-hole-size
ตัวเลขความหมาย
5/8ขนาดของเกลียวในหน่วย UNC
11จำนวนฟันของเกลียวในช่วงความยาว 1 นิ้ว

แทนค่าสูตร

               ขนาดของรูเจาะทำเกลียว =  5/8 -1/11 = 0.625 – 0.091 = 0.534 นิ้ว

ค่าที่อยู่ใกล้เคียงกับ 0.534 นิ้ว คือ 0.531 นิ้ว (17/32 นิ้ว) ดังนั้นขนาด 17/32 จึงเป็นขนาดที่เหมาะสมสำหรับการเจาะรูเพื่อทำเกลียวขนาด 5/8-11 UNC

2.3 การคำนวณรูเจาะสำหรัเกลียวอังกฤษ British Standard Whitworth (BSW)

สามารถหาได้จากสูตร

ขนาดของรูเจาะทำเกลียว = เส้นผ่านศูนย์กลางภายนอกของเกลียว – (2 x ความลึกของเกลียว) + (ระยะเผื่อ)

โดยระยะเผื่อสามารถหาได้จาก 2 x ¼ x ความลึกเกลียว

ตัวอย่างเช่น : ต้องการต๊าปเกลียวขนาด 1/2”- 12 BSW ต้องใช้ดอกสว่านเจาะรูขนาดเท่าไหร่ ?

ก่อนจะเริ่มการคำนวณ เรามาดูความหมายของตัวเลขแต่ละชุดกันก่อนครับ

tap-hole-size
ตัวเลขความหมาย
½”ขนาดของเกลียวในหน่วย BSW
12จำนวนฟันของเกลียวในช่วงความยาว 1 นิ้ว

วิธีการคำนวณ

หาระยะพิตซ์ (pitch)  = (1/จำนวนเกลียวต่อนิ้ว) =1/12 = 0.083 in.
ความลึกเกลียว = 0.64 x P = 0.64 x 0.083 = 0.053 in.

แทนค่าสูตร

               ขนาดของรูเจาะทำเกลียว =  1/2 -2(0.053)+(2 x 1/4 x 0.53) = 0.5-0.106+0.0265 = 0.4205 นิ้ว

ดังนั้นต้องใช้ดอกสว่าน ขนาด 0.420 นิ้วหรือ 27/64 นิ้ว ในการเจาะรูเพื่อให้ได้ขนาดที่เหมาะสมสำหรับการเจาะรูเพื่อทำเกลียวขนาด 1/2”- 12 BSW

จบไปแล้วนะครับ สำหรับบทความการเจาะรูให้เหมาะสมสำหรับการต๊าปเกลียว หวังว่าเพื่อนๆ  จะทราบวิธีการหาขนาดรูที่เหมาะสมสำหรับการเจาะชิ้นงานทั้งใน แคตตาล็อกสินค้าและจากการคำนวณ สุดท้ายนี้เรามีคำศัพท์ที่น่าสนใจมาฝากกันเหมือนเดิมครับ
