วิธีการใช้งาน Leveling gauge ในงานอุตสาหกรรม

Leveling gauge คืออะไร

Leveling gauge หรือ เครื่องวัดระดับน้ำ เป็นอุปกรณ์ที่ใช้สำหรับวัดความลาดเอียงของพื้นผิว โดยใช้หลักการที่ฟองอากาศจะเคลื่อนที่ไปตำแหน่งสูงกว่าภายในของเหลว เมื่อเกจวัดมีความเอียง มักใช้ในเวลาติดตั้งเครื่องจักร หรือ ติดตั้งสายพานลำเรียง โดยไม่เพียงแต่ใช้เพื่อปรับให้ขนานกับพื้นเท่านั้น แต่ยังใช้กำหนดความลาดเอียงของลูกกลิ้งลำเรียงได้อีกด้วย โดยในขณะที่ระนาบที่ทำการวัดไม่มีความลาดเอียง ฟองอากาศจะอยู่บริเวณกึ่งกลางโดยขอบทั้ง 2 ฝั่งจะแตะอยู่เส้นกึ่งกลางของสเกลทั้ง 2 ฝั่ง ดังที่แสดงตามภาพด้านล่าง

Precision-leveling-gauge-01
ตัวอย่าง เครื่องวัดระดับน้ำ

วิธีการอ่านค่า Leveling gauge

เราสามารถอ่านค่าความลาดเอียงของระนาบ 2 จุดที่ทำการวัด ภายในระยะห่าง 1 m มีความสูงต่างกันกี่มิลลิเมตร โดยดูจากระยะที่ฟองอากาศเคลื่อนที่ไป เทียบกับสเกลบนหลอดแก้ว และระดับความละเอียดของเครื่องมือวัด

ระดับความไวในการวัด (Sensitivity)

ระดับความไวในการวัด (Sensitivity) ของเครื่องวัดระดับน้ำแบบละเอียดสำหรับงานอุตสาหกรรมนั้น จะแบ่งตามมาตรฐาน JIS (Japanese Industrial Standards) ออกเป็น 3 ระดับ ดังนี้

  1. Grade A: 0.02mm / 1m
  2. Grade B: 0.05mm / 1m
  3. Grade C: 0.1mm/ 1m

ตัวอย่างการอ่านค่า เครื่องวัดระดับน้ำ

จากรูปที่แสดงด้านล่าง เครื่องวัดที่ใช้ มีความไวในการวัดอยู่ที่ 0.02mm / 1 m ต่อ 1 สเกล จะเห็นได้ว่าเมื่อฟองอากาศเคลื่อนที่ไปทางซ้าย 3 สเกล แสดงว่าด้านซ้ายจะมีระดับสูงกว่าด้านขวา 3 x 0.02 = 0.06 mm

Precision-leveling-gauge-02
ตัวอย่างการอ่านค่าสเกล จากเครื่องวัดระดับน้ำ

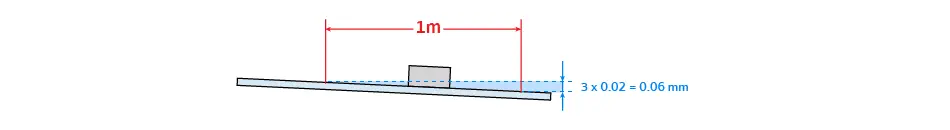

Precision-leveling-gauge-03
ตัวอย่างการอ่านค่าจาก เครื่องวัดระดับน้ำ

โดยเลขความสูงที่คำนวณได้จากตัวอย่างข้างบน จะเป็นสำหรับ 2 จุด ที่ห่างกัน 1 เมตร โดยเราจะคำนวณหาค่าความสูงที่ควรปรับของขาแต่ละข้าง โดยดูจากระยะห่างของขาเครื่องจักร ตัวอย่างเช่น หากขาเครื่องจักรห่างกัน 1.5 เมตร ระดับความสูงที่ต่างกันของขาทั้ง 2 ข้างก็จะเท่ากับ 0.06 x 1.5 = 0.09 มิลลิเมตร นั่นเอง

Precision-leveling-gauge-04
ตัวอย่างการอ่านค่า เครื่องวัดระดับน้ำ

ข้อควรระวังในการอ่านค่า จาก Leveling gauge

ค่า Sensitivity นี้จะหมายถึงค่าความสูงที่แตกต่างกัน ของตำแหน่งซ้ายขวา ที่ระยะห่างตามแนวนอนขนาด 1 เมตร ไม่ได้หมายถึงความสูงที่ต่างกัน ที่ขอบทั้งสองด้านของเครื่องมือวัด

ตัวอย่างการอ่านค่า เครื่องวัดระดับน้ำ

Precision-leveling-gauge-05

จากภาพด้านบน แสดงว่าฝั่งขวาจะอยู่สูงกว่าฝั่งซ้าย 0.05 มิลลิเมตร เทียบกับระยะแนวนอน 1 เมตร แต่หากวัดเทียบกับระยะแนวนอนที่เปลี่ยนไป ความสูงที่นำมาคิดจะแตกต่างไปด้วย เช่น หากวัดแค่ระยะของเครื่องวัด ซึ่งเท่ากับ 200 มิลลิเมตร ความสูงที่ได้จะเหลือแค่ 1 ใน 5 ส่วน (200mm/1000mm) จะเหลือความสูงแค่ 0.01 มิลลิเมตร เท่านั้น

ทำไมต้องคำนวณหาค่าความเอียง

เพื่อนๆ สงสัยกันมั้ยครับว่า เราจะคำนวณหาตัวเลขกันไปทำไม แค่ปรับจนกว่าฟองอากาศจะอยู่ตรงกลางก็พอแล้วรึเปล่า จริงๆก็มีสาเหตุหลัก 2 ข้อตามนี้ครับ

เพื่อความสะดวกในการปรับความสูงของขาตั้งเครื่องจักร

หากเราไม่ทราบความสูงควรปรับเราจะต้องปรับทีละขาไปพลาง ตรวจสอบตำแหน่งฟองอากาศไปพลาง อาจทำให้เสียเวลาในการปรับอย่างมาก แต่เมื่อเรารู้ค่าที่เหมาะสมแล้วเราก็จะสามารถวางแผนปรับพร้อมกันทุกขาได้เลย

เพื่อควบคุมมาตรฐานของเครื่องจักร

เนื่องจากองศาของการติตตั้งอุปกรณ์ต่างๆ ในเครื่องจักร นอกจากจะมีผลต่อความแข็งแรงและคุณภาพการผลิตแล้ว โดยเฉพาะอย่างยิ่งการผลิตที่ต้องทำงานร่วมกันหลายเครื่อง แต่เราก็คงไม่สามารถ ปรับองศาความต่างให้เป็น ±0°พอดีได้ จึงทำได้แค่ควบคุมให้อยู่ในค่าคลาดเคลื่อนที่ยอมรับได้นั่นเอง

การเตรียมการก่อนใช้งาน

  1. ควรมีการปรับสอบเทียบ (Calibration) ตามกำหนด อย่างสม่ำเสมอ เพื่อให้แน่ใจว่าค่าที่วัดได้จะมีความถูกต้องแม่นยำ
  2. ทำความสะอาดพื้นผิวที่จะทำการวัด ให้สะอาดก่อนทำการวัดทุกครั้ง

จบไปแล้วนะครับ สำหรับวิธีการใช้เครื่องวัดระดับน้ำ ทั้งนี้เนื่องจากเป็นเครื่องมือวัดที่ต้องการความแม่นยำสูงมาก จึงควรควรใช้งานด้วยความระวังอย่างสูง หากถูกกระทบกระเทือนก็อาจทำค่าที่วัดคลาดเคลื่อนได้ หากเพื่อนสนใจในสินค้า ก็สามารถกดเข้าไปดูรายละเอียดได้ที่นี่ แล้วพบกันใหม่ที่บทความถัดไปนะครับ สวัสดีครับ
