เจาะลึก! คัปปลิ้ง (Coupling) แต่ละชนิด
สารบัญ
ในการออกแบบเครื่องจักรในอุตสาหกรรม อุปกรณ์ที่นิยมใช้ในระบบส่งกำลังที่ขาดไม่ได้เลยก็คือ คัปปลิ้ง (Coupling) หรือ ยอย แล้วอุปกรณ์ดังกล่าวคืออะไร มีความสำคัญอย่างไรกับระบบส่งกำลังหาคำตอบได้ใน บทความนี้
คัปปลิ้ง (Coupling) หรือ ยอย คืออะไร

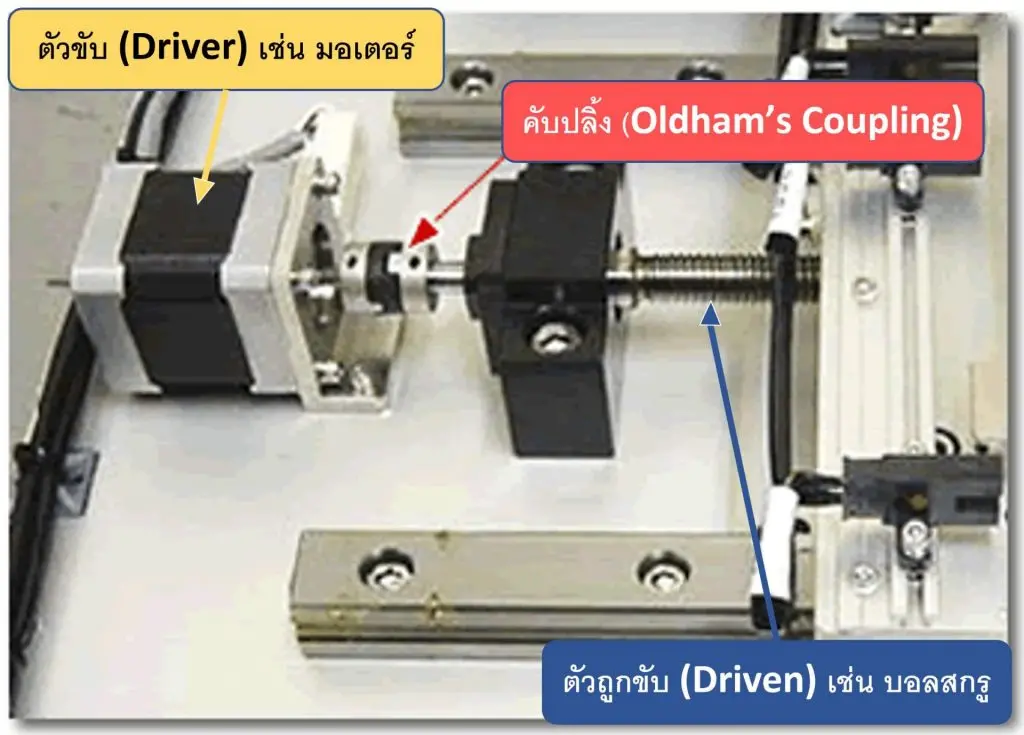

คัปปลิ้ง หรือ ยอย เป็นอุปกรณ์ทีใช้สำหรับเชื่อมต่อระบบส่งกำลังระหว่าง ตัวขับ (Driver) ตัวอย่างเช่น มอเตอร์ และตัวถูกขับ (Driven) เช่น เพลา, บอลสกรู เป็นต้น
![what-is-coupling](http://misumitechnical.com/wp-content/uploads/2022/03/what-is-coupling-01-1-1024x735.jpg)
สำหรับส่งกำลังจากมอเตอร์ไปยังบอลสกรู
คัปปลิ้ง ทำหน้าที่อะไร
ในการเชื่อมต่อเพลามอเตอร์กับเพลาของบอลสกรู ไม่ว่าในสภาพเริ่มต้น (สภาพหยุดนิ่ง) จะมีความแม่นยำสูงเท่าไร แต่ในสภาพเคลื่อนที่จะมีปัจจัยที่ทำให้คุณสมบัติการส่งกำลังของตัวจับยึดเปลี่ยนแปลงไป หากใช้วิธีการเชื่อมต่อเพลาสองชิ้นด้วยวัตถุแข็งเกร็ง ได้แก่
- ความโก่งของบอลสกรูขณะใช้งาน
- การเปลี่ยนแปลงรูปร่างและความเค้น ในการเปลี่ยนแปลงรูปร่างของเพลาเนื่องด้วยการขยายตัวจากความร้อน
- การเปลี่ยนแปลงรูปร่างของอุปกรณ์จับยึดบอลสกรู (อุปกรณ์รองรับน้ำหนัก ฯลฯ)
- ความเยื้องศูนย์อันเกิดจากการสึกหรอและการเสียดสีของตลับลูกปืนหลังผ่านการใช้งานเป็นระยะเวลานาน
ด้วยเหตุนี้ จึงจำเป็นต้องใช้ข้อต่อเพลาที่มีความยืดหยุ่น เพื่อช่วยลดความเสียหายที่เกิดจากการติดตั้งมอเตอร์และเพลาของบอลสกรูตามข้อ 1~4 ข้างต้น
คุณสมบัติและโครงสร้าง ของคัปปลิ้ง แต่ละชนิด
Slit Coupling
โครงสร้าง
เป็นโลหะทรงกระบอก (อะลูมิเนียมอัลลอย ฯลฯ) ที่ด้านในมีช่อง Slit หมุนเป็นเกลียว ลักษณะโครงสร้างแบบชิ้นเดียวช่วยให้มีความเป็นสปริงและรองรับน้ำหนักเพลาได้ดี
คุณสมบัติ
เนื่องจากเป็นโครงสร้างแบบชิ้นเดียวโดยสมบูรณ์จึงส่งผ่านแรงบิดได้อย่างราบรื่น และชดเชยความเยื้องศูนย์ระหว่างเพลาทั้งสองที่เชื่อมต่อกันได้ดี ซึ่งช่วยส่งผ่านกำลังในระยะคลอด (Backlash) ได้ดีและมีคุณสมบัติทนน้ำ ทนน้ำมัน และทนสารเคมีได้ดี
Disc Coupling
โครงสร้าง
มีจาน (Disc) บริเวณกลางข้อต่อ ด้วยรูปทรงจานและคุณสมบัติของวัสดุจึงสามารถส่งกำลังได้หลากหลายรูปแบบ
คุณสมบัติ
ประยุกต์ใช้งานได้หลากหลายเพราะทนต่อการบิดตัวและทอร์คสูง ส่งผ่านกำลังในระยะคลอน (Backlash) ได้ดี
Oldham’s Coupling
โครงสร้าง
เชื่อมต่อตัวยึดจับเพลา 2 ชิ้น (ดุมเพลา) ด้วยสเปเซอร์พลาสติก
คุณสมบัติ
ขนาดกะทัดรัด ทนต่อการบิดตัวและรักษาสมดุลขณะส่งกำลังด้วยแรงบิดต่ำได้ดี มีคุณสมบัติในการส่งผ่านแรงบิดและชดเชยการเยื้องศูนย์
(Bellows Coupling)
โครงสร้าง
มีโครงสร้างรูปทรง Bellows (ลายท้องงู) วัสดุมีทั้งผลิตจากฟอสเฟอร์บรอนซ์และสเตนเลส เชื่อมต่อผ่านดุมเพลา
คุณสมบัติ
เหมาะสำหรับใช้เชื่อมต่อกับ Encoder เนื่องจากมีคุณสมบัติในการส่งกำลังที่ความเร็วสูงได้ดีเยี่ยม
จบไปแล้วนะครับสำหรับบทความ คัปปลิ้ง คืออะไร และตัวอย่างของคัปปลิ้งที่นิยมใช้ในงานอุตสาหกรรม หวังว่าเพื่อน ๆ ได้ความรู้เพิ่มเติมไม่มากก็น้อย หากเพื่อนถูกใจบทความนี้หรือมีคำติชมใด ๆ สามารถให้กำลังใจทีมงานผู้จัดทำเว็บไซต์ได้ที่ E-mail : Contact-MSM-Tech-Web@misumi.co.th สุดท้ายนี้เรามีคำศัพท์ที่น่าสนใจมาฝากกันเหมือนเดิมครับ
คำศัพท์ที่น่าสนใจ
คำศัพท์ | คันจิผสมคาตาคานะ | ฮิราคานะ | คาตาคานะ | คำอ่าน |
---|---|---|---|---|
คัปปลิ้ง (Coupling) | – | – | カップリング | Kap-pu-rin-gu |
