รู้จักกับบล็อคเหล็กฉาก แต่ละชนิด

บล็อคเหล็กฉาก เป็นอีกอุปกรณ์หนึ่งที่นิยมใช้ในงานอุตสาหกรรม มีประโยชน์และช่วยอำนวยความสะดวกให้กับผู้ใช้งานได้เป็นอย่างดี ในบทความนี้ เราจะมาแนะนำความรู้พื้นฐานเกี่ยวกับการใช้งานบล็อคเหล็กฉากแต่ละชนิดให้เพื่อนๆ ได้อ่านกันครับ

บล็อคเหล็กฉาก (Angle Plate)  คืออะไร

บล็อคเหล็กฉาก (Angle Plate) คือ อุปกรณ์ที่ผลิตจากวัสดุเหล็กหล่อ ใช้สำหรับยึดชิ้นงานให้อยู่ในมุม 90 องศากับพื้นโต๊ะของเครื่องจักรกลต่างๆ สำหรับใช้ในกระบวนการขึ้นรูป ไม่ว่าจะเป็นการกัด การเจาะรูทำเกลียว และกระบวนการต่างๆ ในอุตสาหกรรม มีหน้าตาหลายแบบให้เลือกใช้งานตามความเหมาะสมของกระบวนการขึ้นรูป

บล็อคเหล็กฉาก ใช้งานอย่างไร

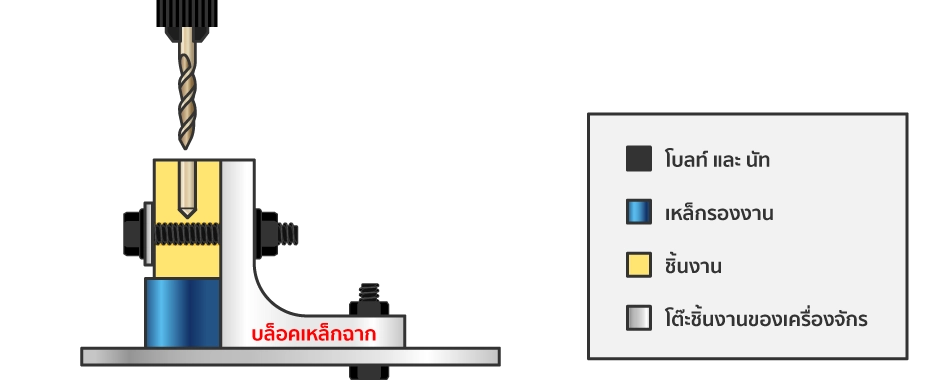

บล็อคเหล็กฉาก ใช้สำหรับยึดชิ้นงานให้อยู่ในมุม 90 องศากับพื้นโต๊ะของเครื่องจักรกลต่างๆ เช่น เครื่องมิลลิ่ง เครื่องเจาะ เครื่องกลึง เป็นต้น โดยในการจับยึดชิ้นงานนั้นจะใช้ร่วมกับตัวโบลท์และนัท หรือในบางรุ่นอาจจะใช้แรงแม่เหล็กในการจับยึดก็สามารถทำได้เช่นกัน เครื่องมือชิ้นนี้นอกจากจะทำหน้าที่ยึดชิ้นงานให้อยู่กับที่ในระหว่างการทำงานแล้ว ยังช่วยป้องกันไม่ให้ชิ้นงานเกิดการเคลื่อนตัวหรือสั่นสะเทือนในระหว่างกระบวนการขึ้นรูปต่างๆ อีกด้วย อีกทั้งยังช่วยเพิ่มความปลอดภัยในการจับชิ้นงานในทิศทางที่ถูกต้องในขณะทำการขึ้นรูปชิ้นงาน

ตัวอย่างบล็อคเหล็กฉาก ที่นิยมใช้ในงานอุตสาหกรรม

บล็อคเหล็กฉากมีหลายประเภทให้เลือกใช้งาน โดยขึ้นอยู่กับลักษณะการใช้งาน เช่น บล็อคเหล็กฉากแบบธรรมดา บล็อคเหล็กฉากแบบปรับองศาได้ บล็อคเหล็กฉากมีแม่เหล็ก และบล็อคเหล็กฉากแบบมีร่องและรูสำหรับยึดชิ้นงาน เป็นต้น

1.บล็อคเหล็กฉากแบบเซาะร่อง (Slotted Angle Plate)

บล็อคเหล็กฉากแบบเซาะร่อง ลักษณะของบล็อคเหล็กฉากชนิดนี้จะประกอบด้วยแผ่นเหล็กฉาก เชื่อมติดกับเหล็กสามเหลี่ยมเพื่อเสริมความแข็งแรงและป้องกันการเสียรูป ในส่วนอุปกรณ์ชนิดนี้จะเห็นว่ามีรูที่ถูกเซาะให้เป็นร่องตามแนวยาว มีไว้สำหรับใช้งานร่วมกับนัทและโบลท์ เพื่อใช้จับยึดชิ้นงานเข้ากับบล็อคเหล็กฉาก มักพบเห็นได้ทั่วไปในกระบวนการขึ้นรูปชิ้นงานไม่ว่าจะเป็นการกัด การเจาะรูทำเกลียว และอื่นๆ

ตัวอย่างการใช้งาน บล็อคเหล็กฉากแบบเซาะร่อง: ใช้สำหรับจับยึดชิ้นงานในกระบวนการเจาะรู, กระบวนการต๊าปเกลียว กระบวนการกัดขึ้นรูป เป็นต้น

2.บล็อคเหล็กฉากแบบปรับองศาได้ (Adjustable Angle Plate or Swivel Base Angles Plate)

บล็อคเหล็กฉากแบบปรับองศาได้ ลักษณะของบล็อคเหล็กฉากชนิดนี้จะประกอบด้วยแผ่นเหล็ก 2 แผ่น ซึ่งแผ่นหนึ่งทำหน้าที่เป็นฐานสำหรับยึดติดกับเครื่องจักร และแผ่นเหล็กอีกแผ่นหนึ่งสามารถที่จะหมุนเปลี่ยนมุมได้ตามความต้องการของผู้ใช้งาน โดยสามารถดูได้จากขีดสเกลที่บริเวณใกล้กับฐานของบล็อคเหล็กฉากได้ ในส่วนของแท่นสำหรับจับยึดชิ้นงานนั้นมีให้เลือกทั้งแบบรูเจาะ และแบบเซาะร่อง (T-slot) ด้วยเช่นกัน

ตัวอย่างการใช้งาน บล็อคเหล็กฉากแบบปรับองศาได้: ใช้สำหรับจับยึดชิ้นงานที่มีรูปร่างซับซ้อน เช่น จับยึดหน้าแปลนท่อของท่อที่ถูกดัดมาแล้ว สำหรับกระบวนการเจาะรู เป็นต้น

การเลือกใช้บล็อคเหล็กฉาก พิจารณาจากอะไร

ในการเลือกใช้บล็อคเหล็กฉาก  ควรคำนึงถึงปัจจัยต่างๆ ดังนี้

1. ขนาดและน้ำหนักของชิ้นงานที่ต้องการจับยึด
2. ชนิดของเครื่องจักรกลที่จะใช้ ตัวอย่างเช่น สว่านแท่น, เครื่องกัด, เครื่องกลึง เป็นต้น
3. ลักษณะการใช้งาน เช่น ต้องการบล็อคเหล็กฉาก แบบปรับองศาได้หรือไม่ ต้องการบล็อคเหล็กฉาก แบบมีแม่เหล็กหรือไม่ เป็นต้น

ข้อควรระวังในการใช้บล็อคเหล็กฉาก

1. ควรเลือกใช้บล็อคเหล็กฉาก ที่มีขนาดและน้ำหนักเหมาะสมกับชิ้นงาน
2. ควรยึดบล็อคเหล็กฉาก ให้แน่นหนากับพื้นโต๊ะเครื่องจักรกล
3. ควรยึดชิ้นงานให้แน่นหนากับบล็อคเหล็กฉาก
4. ควรระมัดระวังไม่ให้ชิ้นงานเคลื่อนตัวหรือสั่นสะเทือนในระหว่างการทำงาน

วิธีการบำรุงรักษา บล็อคเหล็กฉาก

บล็อคเหล็กฉากเป็นอุปกรณ์ที่มีความทนทานมาก แต่ก็ต้องมีการดูแลรักษาอย่างสม่ำสเมอเพื่อให้ใช้งานได้ยาวนานขึ้น ดังนี้

1. ทำความสะอาดบล็อคเหล็กฉากเป็นประจำ และชะโลมน้ำมันเผื่อป้องกันสนิม
2. หลีกเลี่ยงการกระแทกหรือตกหล่น เพราะอาจทำให้บล็อคเหล็กฉากเสียหายได้
3. ตรวจสอบสภาพบล็อคเหล็กฉากเป็นประจำ หากพบรอยแตกหรือความเสียหาย ควรเปลี่ยนบล็อคเหล็กฉากใหม่

จบไปแล้วนะครับสำหรับบทความ “รู้กับกับบล็อคเหล็กฉาก แต่ละชนิด” เพื่อนๆ คงจะได้รับความรู้พื้นฐานไปไม่มากก็น้อย ทั้งวิธีการใช้งาน ข้อควรระวังในการใช้งาน และวิธีการบำรุงรักษา แล้วพบกันใหม่กับบทความที่น่าสนใจในสัปดาห์ สวัสดีครับ
