ประเภทของขั้วต่อรีเลย์
สารบัญ
ในการออกแบบวงจรไฟฟ้าและการควบคุมระบบอัตโนมัติ “รีเลย์” เป็นอุปกรณ์ที่สำคัญและใช้กันอย่างแพร่หลาย รีเลย์มีบทบาทสำคัญในการเปิดปิดวงจรไฟฟ้าอย่างอัตโนมัติโดยการควบคุมด้วยสัญญาณไฟฟ้าแรงดันต่ำ หนึ่งในองค์ประกอบที่สำคัญของรีเลย์ที่มือใหม่ควรทำความเข้าใจคือ “ประเภทของขั้วต่อ” ที่ใช้ในการเชื่อมต่อรีเลย์กับระบบไฟฟ้า ในบทความนี้ เราจะมาแนะนำประเภทขั้วต่อที่พบได้บ่อยในรีเลย์ และอธิบายว่าพวกมันมีความแตกต่างกันอย่างไรบ้าง เพื่อช่วยให้คุณสามารถเลือกใช้งานได้อย่างเหมาะสม

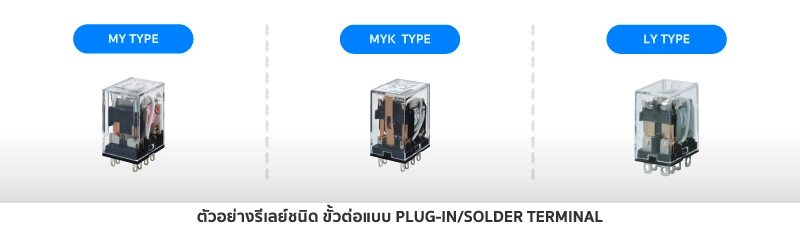

1) ขั้วต่อแบบ Plug-in/Solder Terminal
ขั้วต่อประเภทนี้เป็นขั้วต่อที่สามารถเสียบและถอดออกจากซ็อกเก็ตได้อย่างง่ายดาย ซึ่งมักจะถูกใช้ในรีเลย์ที่ต้องการความสะดวกในการบำรุงรักษาหรือการเปลี่ยนแปลง อย่างไรก็ตาม ยังมีขั้วต่อแบบ Solder ที่ต้องใช้การบัดกรี ซึ่งจะให้ความมั่นคงในการเชื่อมต่อมากกว่าเหมาะสำหรับงานที่ต้องการการเชื่อมต่อถาวร
2) ขั้วต่อแบบ Screw Terminal
ขั้วต่อแบบนี้ใช้น็อตในการยึดสายไฟ ซึ่งทำให้การเชื่อมต่อแน่นและมั่นคง มีข้อดีคือการเชื่อมต่อที่แข็งแรงและปลอดภัย ลดความเสี่ยงของการหลุดจากการสั่นสะเทือนของสายไฟ เหมาะสำหรับการใช้งานที่ต้องการความแข็งแรงและปลอดภัย เช่น ในวงจรที่มีแรงดันไฟฟ้าสูง หรือวงจรที่ต้องการความทนทานต่อแรงดึง
3) ขั้วต่อแบบ Octal Pin Terminal
ขั้วต่อแบบนี้มีลักษณะเป็นขาเสียบรูปแปดเหลี่ยม ซึ่งสามารถเชื่อมต่อกับซ็อกเก็ต Octal ได้ โดยขั้วต่อแบบนี้มักถูกใช้ในระบบอุตสาหกรรมที่ต้องการความเสถียรในการเชื่อมต่อ เช่น วงจรควบคุมเครื่องจักรหนัก
4) ขั้วต่อแบบ Quick Connect Terminal
ขั้วต่อแบบ Quick Connect ถูกออกแบบมาให้สามารถเชื่อมต่อและถอดออกได้อย่างรวดเร็ว ซึ่งเหมาะสำหรับการใช้งานที่ต้องการการเชื่อมต่อซ้ำ ๆ หรือการบำรุงรักษาที่ต้องการความรวดเร็วโดยไม่ต้องใช้เครื่องมือ เช่น วงจรควบคุมภายในบ้าน
5) ขั้วต่อแบบ Wire-wrap Terminal
ขั้วต่อแบบนี้ใช้วิธีการหนีบขั้วต่อโดยไม่ต้องใช้การบัดกรี ซึ่งให้การเชื่อมต่อที่แน่นและปลอดภัย เหมาะสำหรับการใช้งานที่ต้องการความมั่นคงในระยะยาว มีความซับซ้อน และต้องการการบำรุงรักษาน้อย เช่น วงจรคอมพิวเตอร์หรืออุปกรณ์อิเล็กทรอนิกส์
6) ขั้วต่อแบบ PCB Terminal
ขั้วต่อแบบนี้ใช้สำหรับติดตั้งรีเลย์ลงบนแผ่นวงจรพิมพ์ (PCB) ซึ่งให้การเชื่อมต่อที่แน่นและเป็นระเบียบ เหมาะสำหรับการใช้งานในอุปกรณ์อิเล็กทรอนิกส์ที่ต้องการความละเอียดและความแม่นยำสูง ซึ่งช่วยลดความยุ่งยากในการเดินสายได้
สรุป
การเลือกขั้วต่อของรีเลย์นั้นขึ้นอยู่กับประเภทของงานที่คุณต้องการใช้งาน การเลือกขั้วต่อที่เหมาะสมจะช่วยเพิ่มความมั่นคงและประสิทธิภาพของวงจร รวมถึงช่วยให้การติดตั้งและบำรุงรักษาเป็นเรื่องง่ายและสะดวกยิ่งขึ้น สำหรับการใช้งานในวงจรที่ต้องการความรวดเร็วในการเชื่อมต่อหรือบำรุงรักษา ขั้วต่อแบบ Quick Connect หรือ Plug-in/Solder Terminal อาจจะเป็นตัวเลือกที่ดี แต่หากต้องการความมั่นคงในการเชื่อมต่อแบบถาวร ขั้วต่อแบบ Screw Terminal หรือ Wire-wrap Terminal จะเป็นตัวเลือกที่เหมาะสมกว่า
หวังว่าบทความนี้จะช่วยให้คุณเข้าใจประเภทของขั้วต่อในรีเลย์ได้ดีขึ้น และสามารถเลือกใช้งานได้อย่างถูกต้องและเหมาะสมกับงานของคุณ ในสัปดาห์หน้าเราจะมีบทความอะไรมานำเสนอ เชิญมาติดตามไปพร้อมๆกันนะครับ รู้ครบจบที่นี่ MiSUMi Technical
