บอลสกรู (Ball screw) คืออะไร มีหลักการทำงานแบบไหน

เคยสงสัยกันไหมครับ บอลสกรู (Ball screw) มีหน้าตาอย่างไร ? แล้วเอาไว้ใช้กับงานประเภทไหน ? หลายคนอาจจะเคยเห็นอุปกรณ์ชิ้นนี้กันมาบ้างแต่ไม่เคยใช้งานหละสิ เรามาหาคำตอบไป พร้อม ๆ กันครับ

บอลสกรู (Ball screw) คือ อะไร

บอลสกรู (Ball screw) คือ อุปกรณ์ที่ทำงานโดยการทำให้นัทเคลื่อนที่แนวเส้นตรง ด้วยการทำให้เม็ดลูกปืนภายในนัทไหลเวียนไปตามร่องของบอลสกรูบนเพลาสกรู การไหลเวียนของเม็ดลูกปืนที่อยู่ภายในนัทในแต่ละรูปแบบจะส่งผลให้ความสามารถในการเคลื่อนที่แนวเส้นตรงของบอลสกรูแตกต่างกันออกไป แล้วบอลสกรู หน้าตาเป็นยังไงนะ

โครงสร้างและการทำงานของ บอลสกรู (Ball screw)

บอลสกรู (Ball screw) โดยทั่วไปประกอบด้วย ชิ้นส่วนต่าง ๆ ดังนี้

what-is-ball-screw
  1. ท่อส่งกลับ (Return pipe)
  2. เม็ดลูกปืน (Ball)
  3. เพลาสกรู (Screw shaft)
  4. นัท (Nut)

บางท่านอาจจะเคยใช้งาน Linear Guide กันมาก่อน เพื่อให้เห็นภาพชัดเจนยิ่งขึ้น เราลองนำ Linear guide กับ Ball Screw มาเปรียบเทียบเพื่อให้เห็นภาพชัดเจนยิ่งขึ้นกันครับ หากเพื่อนๆ สนใจศึกษาเกี่ยวกับ Linear Guide สามารถอ่านเพิ่มเติมได้ที่บทความนี้ครับ : Linear Guide หน้าตาเป็นยังไงนะ

what-is-ball-screw
รางสไลด์ (Linear Guide)
what-is-ball-screw


บอลสกรู (Ball Screw)
Linear GuideBall Screwหน้าที่ของส่วนประกอบ
ราง (Rail)เพลาเกลียว (Screw shaft)เป็นตัวกำหนดทิศทางการเคลื่อนที่ของนัท หรือสไลด์บล๊อก
สไลด์บล๊อก (Slide block)นัท (Nut)ตัวเคลื่อนที่แนวเส้นตรง มีโครงสร้างในการไหลเวียนเม็ดลูกปืน
เม็ดลูกปืน (Ball)เม็ดลูกปืน (Ball)เป็นสื่อกลางในการกลิ้งโดยมีค่าสัมประสิทธิ์ต้านทานความเสียดทานต่ำ
ร่องลูกปืน (Ball groove)ร่องลูกปืน (Ball groove)ชิ้นส่วนที่ช่วยให้เม็ดลูกปืนไหลเวียนไปตลอดการเคลื่อนที่
ซีล (Seal)ซีล (Seal)ชิ้นส่วนที่มีหน้าที่ป้องกันสิ่งแปลกปลอมและคงสภาพจาระบีเอาไว้

รูปแบบการไหลของลูกปืนในบอลสกรู (Ball screw)

เมื่อเพื่อน ๆ เริ่มนึกภาพและส่วนประกอบของบอลสกรูออกแล้ว เรามาดูรูปแบบการไหลเวียนของเม็ดลูกปืนในบอลสกรูทั้ง 4 รูปแบบตามด้านล่างกันเลยครับ

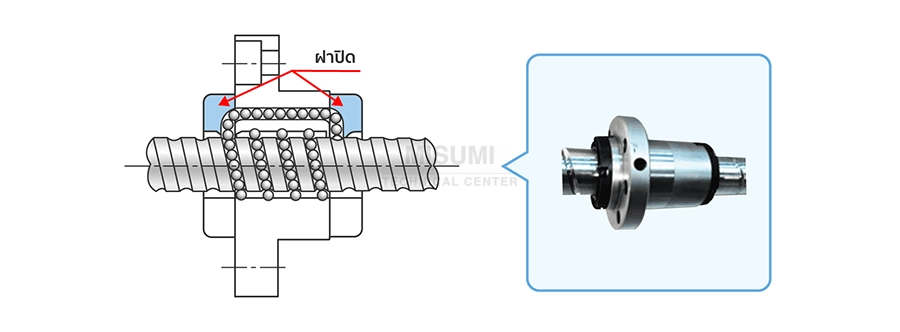

รูปแบบที่ 1 แบบ End Cap

การไหลเวียนของเม็ดลูกปืนประกอบด้วยรูไหลเวียนเม็ดลูกปืนที่ผนังด้านในของนัทและฝาปิด  (End cap)  ที่ปลายทั้งสองด้าน เหมาะสำหรับใช้ขับเคลื่อนด้วยความเร็วสูง

what-is-ball-screw
โครงสร้างภายในของการไหลเวียนของเม็ดลูกปืน แบบ End cap

รูปแบบที่ 2 แบบ Flopover

รูปแบบนี้จะมีชุดโรลเลอร์ประกอบฝังอยู่ด้านในของนัท ไหลเวียนเม็ดลูกปืนโดยการพลิกกลับเพลาสกรูด้านพื้นเรียบทำให้เม็ดลูกปืนไหลกลับลงไปยังร่องเดิมทุก 1 รอบเกลียว เหมาะสำหรับการลดขนาดโครงสร้างให้เล็กลง

what-is-ball-screw
โครงสร้างภายในของการไหลเวียนของเม็ดลูกปืน แบบ flopover

รูปแบบที่ 3 แบบ Return Tube

มีการประกอบท่อสำหรับไหลเวียนเม็ดลูกปืน (return tube) เข้าที่ด้านนอกของนัท การประกอบทำได้ง่ายจึงเหมาะสำหรับการผลิตแบบ Mass Production แต่จะทำให้ชิ้นส่วนมีขนาดใหญ่ขึ้น

what-is-ball-screw
โครงสร้างภายในของการไหลเวียนของเม็ดลูกปืน แบบ return tube

รูปแบบที่ 4 แบบ Guide Plate

ใช้แผ่นไกด์เพลท (Guide Plate) ทำหน้าที่ไหลเวียนเม็ดลูกปืนแทนท่อไหลเวียนหรือ Deflector เหมาะสำหรับการลดขนาดโครงสร้างให้เล็กลง

what-is-ball-screw
โครงสร้างภายในของการไหลเวียนของเม็ดลูกปืน แบบ guide plate

“เพลาสกรู” ที่ใช้งานร่วมกับ “บอลสกรู” มีความสำคัญอย่างไร

เพื่อน ๆ รู้รึเปล่าครับว่า นอกจากรูปแบบการไหลเวียนของเม็ดลูกปืนในตลับลูกปืนจะมีความสำคัญในการเลือกใช้ Ball Screw แล้ว ในส่วนของเพลาสกรู ก็มีความสำคัญเช่นกัน ซึ่งเพลาสกรูก็มีความแม่นยำอยู่หลายแบบให้เลือกใช้ตัวอย่าง เช่น C10, C5, C3  แล้วเกรดไหนหละที่เหมาะกับการใช้งานกับงานออกแบบของเรา ก่อนอื่นเลย เรามารู้จักคำศัพท์ 2 คำที่สำคัญกันก่อน นั้นก็คือ บอลสกรูแบบรีด (Rolled Ball Screw) และ บอลสกรูแบบเจียร Precision (Ground) Ball Screw เรามาดูรายละเอียดกันครับ

รายการเพลาสกรูแบบรีด (Rolled Ball screw)เพลาสกรูแบบเจียร (Precision Ball screw)
รูปร่าง what-is-ball-screw what-is-ball-screw
วิธีการขึ้นรูปรูปโดยการรีดผ่านแม่พิมพ์ขึ้นขึ้นรูปโดยการเจียรร่องด้วยเครื่อง CNC
ความแม่นยำ (Accuracy Grade)C5, C10 (ต่ำ)C5, C3, C2, C0 (สูง)
ราคาราคาไม่แพงราคาค่อนข้างแพง
รูปแบบการใช้งาน3D printer ขนาดเล็กเครื่อง CNC ขนาดใหญ่

ความแม่นยำ (Accuracy Grade) ของบอลสกรู มีความสำคัญอย่างไร

ความแม่นยำ (Accuracy Grade) ของบอลสกรู นั้นเราจะบอกด้วย ตัวหนังสือภาษอังกฤษและตัวเลขในรูปแบบดังนี้ ตัวอย่างเช่น C10, C5, C3 เป็นต้น เรามาดูในส่วนของความหมายของแต่ละตัวกันครับว่ามีความสำคัญอย่างไร

what-is-ball-screw

ตัวอย่างการอ่านค่าความแม่นยำของบอลสกรู

ตัว C นั้นหมายถึง JIS Standard Class C
เลข 5 นั้นหมายถึง ความแม่นยำของเพลาสกรูยิ่งเลขมีค่าน้อย ความแม่นยำของเพลาสกรูก็จะยิ่งมีค่ามาก

เพื่อให้ง่ายต่อการทำความเข้าในสามารถดูได้จากกราฟด้านล่างนี้ครับ

what-is-ball-screw

จบกันไปแล้วนะครับ สำหรับความรู้ที่เรานำมาฝากกันในสัปดาห์นี้นั้นก็คือ บอลสกรู (Ball screw) หวังว่าเพื่อน ๆ จะได้สาระความรู้เพิ่มเติมมากมาย ไม่มากก็น้อยจากบทความนี้ หากเพื่อนๆ ถูกใจบทความนี้หรือมีคำติชมใดๆ สามารถให้กำลังใจทีมงานผู้จัดทำเว็บไซต์ได้ที่ช่องคอมเมนต์ด้านล่าง สุดท้ายนี้เรามีคำศัพท์ที่น่าสนใจมาฝากกันเหมือนเดิมครับ

คำศัพท์ที่น่าสนใจ

No.คำศัพท์คันจิฮิรางานะคาตาคานะคำอ่าน
1 บอลสกรู (Ball screw) ボールねじBō-ru-ne-ji
