วาล์วควบคุมทิศทาง มีกี่ประเภท มีการใช้งานอย่างไรบ้าง

ระบบนิวเมติกส์ (pneumatic system) นั้น มีอุปกรณ์อยู่มากมายหลายชนิด ไม่ว่าจะเป็น ปั๊มลม (air compressor), ชุดกรองลม (F.R.L unit), สายท่อลมและอุปกรณ์ข้อต่อ (tubing and fitting) , วาล์วควบคุมความเร็ว (speed controller)  และอื่น ๆ อีกมากมาย นอกจากนี้ยังมีอุปกรณ์ที่สำคัญอีกชนิดหนึ่ง สำหรับใช้ควบคุมการเคลื่อนที่ของกระบอกสูบ นั่นก็คือ วาล์วควบคุมทิศทาง (Directional control valve) เรามารู้จักอุปกรณ์ชนิดชิ้นนี้ให้มากขึ้น ในบทความนี้กันครับ

directional-control-valves

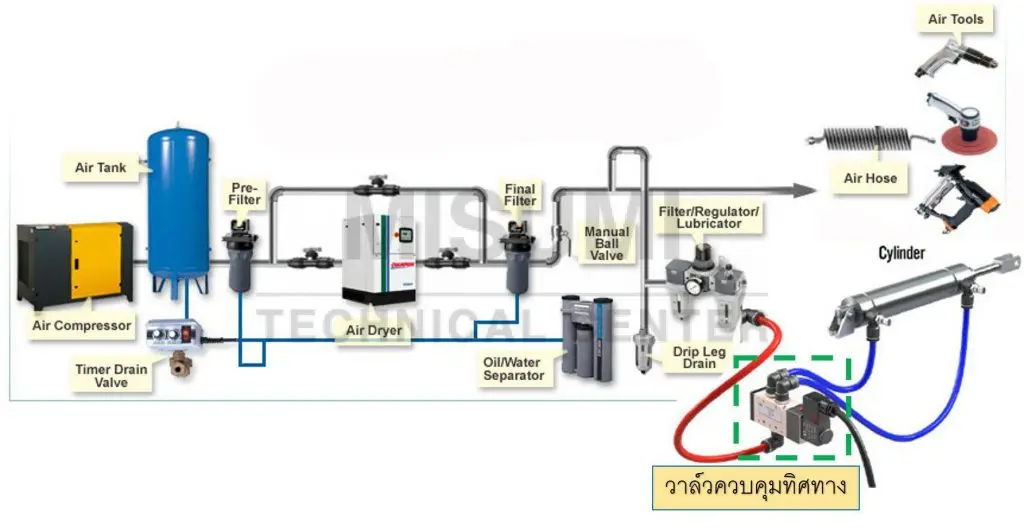

ตัวอย่างระบบลมในอุตสาหกรรม

วาล์วควบคุมทิศทาง คือ อะไร

วาล์วควบคุมทิศทาง มีชื่อเรียกที่แตกต่างกันมากมายตามท้องตลาด เช่น Directional Control Valve (DCV) หรือ Pneumatic solenoid valve เป็นวาล์วที่ทำหน้าที่ควบคุมเส้นทางการเคลื่อนที่ของลมอัด ให้ไปยังทิศทางที่ต้องการ ตัวอย่างการใช้งาน เช่น ควบคุมการทำงานของอุปกรณ์นิวเมติกส์

ประเภทของ วาล์วควบคุมทิศทาง

แบ่งออกได้เป็น 3 ประเภทใหญ่ ๆ ดังนี้

1.วาล์วควบคุมทิศทาง แบบ Manual valve

วาล์วควบคุมทิศทางประเภทนี้เวลาใช้งาน ผู้ใช้งานต้องเป็นผู้ควบคุมการเปิด-ปิด ด้วยตัวเอง นิยมนำไปใช้กับการออกแบบเครื่องจักร ที่ผู้ใช้งานต้องกดปุ่มหรือเหยียบสวิตซ์เพื่อใช้งาน เช่น เครื่องตัด เป็นต้น อุปกรณ์ที่ใช้ในการควบคุมการเปิด-ปิดของ วาล์วประเภทนี้ เช่น สวิตซ์แบบเหยียบ (foot pedal), ก้านคันโยก (Toggle actuator), คันโยน(handle), น๊อปหมุน (knob) และ สวิตซ์แบบกดติดปล่อยดับ (Push switch)

directional-control-valves
สวิตซ์แบบเหยียบ
(foot pedal)
directional-control-valves
น๊อปหมุน
(knob)
directional-control-valves
ก้านคันโยก
(toggle actuator)
directional-control-valves
สวิตซ์กด
(push switch)

2.วาล์วควบคุมทิศทาง แบบ Air piloted valve

วาล์วควบคุมทิศทางประเภทนี้ใช้วิธีการเปลี่ยนทิศทาง โดยอาศัยลมอัดที่ถูกป้อนเข้าไปดัน spool ที่อยู่ภายในของตัวอุปกรณ์ชิ้นนี้

directional-control-valves
Air piloted valve

3. วาล์วควบคุมทิศทาง แบบโซลินอยด์ (Solenoid valve)

วาล์วควบคุมทิศทางประเภทนี้สั่งงานด้วย ขดลวดโซลินอยด์ นิยมใช้กันมากในงานอุตสาหกรรม เช่น อุตสาหกรรมยานยนต์ อุตสาหกรรมการผลิตชิ้นส่วนอิเล็คทรอนิกส์ และอุตสาหกรรมอื่น ๆ อีกมากมาย (ส่วนที่แรงเงาสีเหลืองเรียกว่า solenoid valve)

directional-control-valves
Solenoid valve 1 ฝั่ง
directional-control-valves
Solenoid valve 2 ฝั่ง

ส่วนประกอบพื้นฐานของวาล์วควบคุมทิศทาง

directional-control-valves
ตัวอย่างวาล์วควบคุมทิศทางที่ติดตั้งขดลวดโซลินอยด์ 1 ฝั่ง
  1. Housing หรือ Body มีหน้าที่บรรจุอุปกรณ์ต่าง ๆ ของวาล์วควบคุมทิศทาง
  2. Holes หรือ ports ใช้สำหรับเชื่อมต่อกับอุปกรณ์ เช่น ข้อต่อท่อลม (Fitting)
  3. Spool เป็นส่วนที่มีการเคลื่อนที่ด้านใน ทำหน้าที่กำหนดทิศทางการไหลของลมอัด
  4. สปริง ทำหน้าที่ดัน Spool ให้เคลื่อนที่กลับสู่ตำแหน่งเริ่มต้น
  5. อุปกรณ์ที่ใช้ในการเปลี่ยนทิศทางการไหลของลม เช่น สวิตซ์เท้า,ก้านคันโยก,น๊อปหมุน ขดลวดโซลินอยด์ เป็นต้น
  6. connector เป็นพอร์ตเชื่อมต่อทางไฟฟ้า (electronic connecter) เป็นพอร์ตที่ใช้สำหรับต่อกับอุปกรณ์จำพวกคอนโทรลเลอร์ เช่น PLC

ชนิดของวาล์วควบคุมทิศทาง

ตำแหน่งปกติ-เปิด (Normally Open (N/O)) ตำแหน่งของ spool จะอยู่ในตำแหน่งเปิด หากไม่มีการสั่งงานเข้าที่วาล์วควบคุมทิศทาง เช่น ใช้สวิตซ์กด หรือ จ่ายกระแสไฟฟ้าเข้าที่ขดลวดโซลินอยด์ เป็นต้น (ลมไหลผ่านได้ปกติหลังจากจ่ายลมเข้าสู่วาล์ว)

directional-control-valves-symbol
รูปแสดง ตำแหน่งของ Normally Open (N/O)

ตำแหน่งปกติ-ปิด (Normally Closed (N/C)) ตำแหน่งของ spool จะอยู่ในตำแหน่งปิด หากไม่มีการสั่งงานเข้าที่วาล์วควบคุมทิศทาง เช่น ใช้สวิตซ์กด หรือ จ่ายกระแสไฟฟ้าเข้าที่ขดลวดโซลินอยด์ (ลมจะไม่สามารถไหลผ่านได้หลังจากจ่ายลมเข้าสู่วาล์ว)

directional-control-valves-symbol
รูปแสดง ตำแหน่งของ Normally Closed (N/C)

วิธีการทำงานของวาล์วควบคุมทิศทาง

เรามาดูการทำงานของวาล์วควบคุมทิศทางกันครับ จากรูปตัวอย่างการทำงานของวาล์วควบคุมทิศทางรูปแบบปกติปิด (normal close)

รูปคำอธิบาย
directional-control-valvesรูปที่ 1 ตำแหน่งของ Spool เมื่ออยู่กับที่ตำแหน่งปกติ-ปิด (ลมไม่สามารถไหลออกได้)
directional-control-valvesรูปที่ 2 เมื่อทำการกดสวิตซ์ จะเห็นว่า Spool ถูกดันทำให้ตำแหน่งเปลี่ยนไป เป็นตำแหน่งเปิด ทำให้ลมสามารถส่งไปยังอุปกรณ์ต่าง ๆ ในระบบได้
directional-control-valvesรูปที่ 3 เมื่อทำการปล่อยสวิตซ์ จะเห็นว่า Spool ถูกดันกลับมาที่ตำแหน่งเดิมด้วยแรงของสปริง ซึ่งทำให้ลมไม่สามารถไหลผ่าน ไปยังอุปกรณ์ต่าง ๆ ในระบบ

จบไปแล้วนะครับ สำหรับบทความวาล์วควบคุมทิศทาง หวังว่าเพื่อน ๆ  จะทราบถึงวิธีการทำงานของวาล์วควบคุมทิศทางชนิดต่าง ๆ ไม่มากก็น้อย ในบทความถัดไป เราจะมาดูในส่วนของ สัญลักษณ์ของวาล์วควบคุมทิศทาง ที่นิยมใช้ในอุตสาหกรรมที่ควรทราบ สุดท้ายนี้เรามีคำศัพท์ที่น่าสนใจมาฝากกันเหมือนเดิมครับ แล้วพบกันใหม่กับบทความที่น่าสนใจในสัปดาห์ถัดไป สวัสดีครับ

คำศัพท์ที่น่าสนใจ

No.คำศัพท์คันจิ/คาตาคานะฮิรางานะคำอ่าน
1วาล์วในระบบนิวเมติกส์空圧用バルブKū-a-tsu-yō-ba-ru-bu
