Home » Technical » Mechanical » รางกระดูกงู (Cable Carrier) คืออะไร

รู้จักกับรางกระดูกงู ตัวช่วยในการจัดเก็บสายไฟในโรงงาน

รางกระดูกงู (Cable Carrier) คืออะไร

รางกระดูกงู (Cable Carrier) เป็นอุปกรณ์สำคัญชิ้นหนึ่งที่นิยมใช้กับงานระบบ automation โดยอุปกรณ์ชิ้นนี้มีไว้สำหรับจัดเก็บสายชนิดต่าง ๆ ไม่ว่าจะเป็น สายไฟ สายควบคุม หรือ สายพ่วงชนิดอื่น ๆ โดยเมื่อนำอุปกรณ์ชิ้นนี้ไปติดตั้งใช้งานร่วมกับชิ้นงานที่มีการเคลื่อนที่ อุปกรณ์ชิ้นนี้จะสามารถป้องกันสายไฟหักงอ พันกัน อีกทั้งยังสามารถป้องกันไม่ให้สายไฟหลุดออกจากกันในขณะเคลื่อนที่ได้อีกด้วย ในปัจจุบันรางกระดูกงูร้อยสายไฟ มีมากมายหลายประเภทให้เลือกใช้งาน ตัวอย่างเช่น รางกระดูกงูพลาสติก แบบมาตรฐาน, รางกระดูกงูพลาสติก แบบปิดทึบ, รางกระดูกงูแบบท่อสเตนเลส หากท่านอยากทราบรายละเอียดโครงสร้าง และฟังก์ชั่นการใช้งานสามารถอ่านได้ที่บทความนี้ครับ ประเภทของรางกระดูกงูร้อยสายไฟ

เมื่อทุกท่านพอจะทราบถึงรูปร่าง และหน้าที่การทำงานของรางกระดูกงูร้อยสายไฟคร่าว ๆ กันแล้ว เรามาดูในส่วนของข้อควรระวังในการติดตั้งสายสัญญาณในรางกระดูกงูกันครับ ว่ามีปัจจัยอะไรบ้าง

ปัจจัยสำคัญในการเลือกใช้ รางกระดูกงู ให้เหมาะสมกับงาน

  • มีความแข็งแรงทนทาน เลือกใช้วัสดุให้เหมาะสมกับสภาพแวดล้อมที่ใช้งาน
  • ไม่ควรมีเสียงรบกวนที่ดังจนเกินไปในขณะเคลื่อนที่
  • หากอยู่ในสภาพแวดล้อมที่มีฝุ่นละออง หรือ มีความเสี่ยงที่จะมีเศษวัสดุตกใส่ แนะนำให้ใช้กระดูกงู แบบมีฝาปิดทึบ เพื่อป้องกันไม่ให้สิ่งแปลกปลอมต่าง ๆ เข้าไปทำความเสียหายแก่สายไฟที่อยู่ด้านในของรางกระดูกงู
  • สามารถเปิด – ปิด ข้อต่อบา่่่่่งส่วนของรางกระดูงู ได้จากด้านบนหรือด้านล่างเพื่อความสะดวกในการใช้งานและซ่อมบำรุง
  • ติดตั้งได้ง่ายไม่ซับซ้อนจนเกินไป

4 ข้อควรระวังในการติดตั้งสายสัญญาณในรางกระดูกงู เบื้องต้น

cable-carrier-helps-organize
รูปแบบการติดตั้งสายไฟในรางกระดูกงู
cable-carrier-helps-organize
ภาพหน้าตัดของรางกระดูกงู

1. ระยะห่างระหว่างสายสัญญาณแต่ละเส้นภายในรางกระดูกงู

อย่างที่ทราบกันดีในรางกระดูกงู เรามักจะร้อยสายสัญญาณภายในมากกว่า 1 เส้น แล้วสายแต่ละเส้น ควรมีระยะห่างระหว่างสายเท่าไร เรามีระยะที่เหมาะสมในการใช้งานของสายแต่ละประเภทมาให้ใช้อ้างอิงได้กันครับ โดยสามารถศึกษาข้อมูลได้ตามด้านล่างนี้

1.1 ระยะห่างของสายไฟ (Electrical cable)
ต้องเผื่อระยะออกไปอย่างน้อย 10 % ของเส้นผ่านศูนย์กลางภายนอกของสาย (Outside Diameter) และ ควรมีระยะห่างระหว่างสายอย่างน้อย 1 mm.

1.2 ระยะห่างของสายระบบลม (Pneumatic Lines)
แนะนำให้เผื่อระยะออกไป 15 % ของเส้นผ่านศูนย์กลางภายนอกของสาย (Outside Diameter) และ ควรมีระยะห่างระหว่างสายอย่างน้อย 2 mm.

1.3 ระยะห่างของสายระบบไฮโดรลิค (Hydraulic Hoses)
ให้เผื่อระยะออกไป 20 % ของเส้นผ่านศูนย์กลางภายนอกของสาย (Outside Diameter) และ ควรมีระยะห่างระหว่างสายอย่างน้อย 3 mm.

2. ไม่ควรวางสายสัญญาณซ้อนทับกันภายใน รางกระดูกงู

การวางสายสัญญาณทับกันภายในรางกระดูกงู จะทำให้สายสัญญาณเกิดการเสียดสีกัน ทำให้เกิดความร้อนขณะใช้งาน ซึ่งส่งผลให้สายเกิดความเสียหายได้

การติดตั้งสายที่ไม่เหมาะสมการติดตั้งสายที่เหมาะสม
cable-carrier-helps-organizecable-carrier-helps-organize
ไม่ควรวางสายสัญญาณ หรือ สายไฟ ทับกัน ภายในรางกระดูกงู

3. การกระจายน้ำหนักของสายสัญญาณภายใน รางกระดูกงูร้อยสายไฟ

การกระจายน้ำหนักของสายต่าง ๆ ภายในรางกระดูกงูร้อยสายไฟ ถือเป็นอีกข้อสำคัญที่ต้องพิจารณา หากน้ำหนักของสายสัญญาณที่ติดตั้งอยู่ภายในรางกระดูงูกระจายตัวไม่สม่ำเสมอ อาจจะทำให้รางกระดูกงูนั้นมีอายุการใช้งานที่สั้นลงได้

รูปแบบการกระจายน้ำหนักคำอธิบาย
cable-carrier-helps-organizeการกระจายน้ำหนักของสายที่ไม่เหมาะสม
จะเห็นได้ว่า น้ำหนักของสายฝั่งซ้ายมือ จะมีน้ำหนักมากกว่าทางฝั่งขวามือ นั่นก็คือ การกระจายน้ำหนักไม่สม่ำเสมอนั่นเอง
cable-carrier-helps-organizeการกระจายน้ำหนักของสายที่ดี แต่ยังไม่เหมาะกับการใช้งาน
แม้ว่ากระจายน้ำหนักของสายอย่างสม่ำเสมอแล้ว แต่ยังมีโอกาสที่สายขนาดใหญ่ จะเคลื่อนที่มากดทับสายขนาดเล็กที่อยู่ตรงกลางจึงไม่แนะนำ
cable-carrier-helps-organizeการกระจายน้ำหนักของสายที่เหมาะสม
อีกทั้งป้องกันการเกิดสายทับซ้อนกันได้โดยการใส่ตัวกั้น (separator)

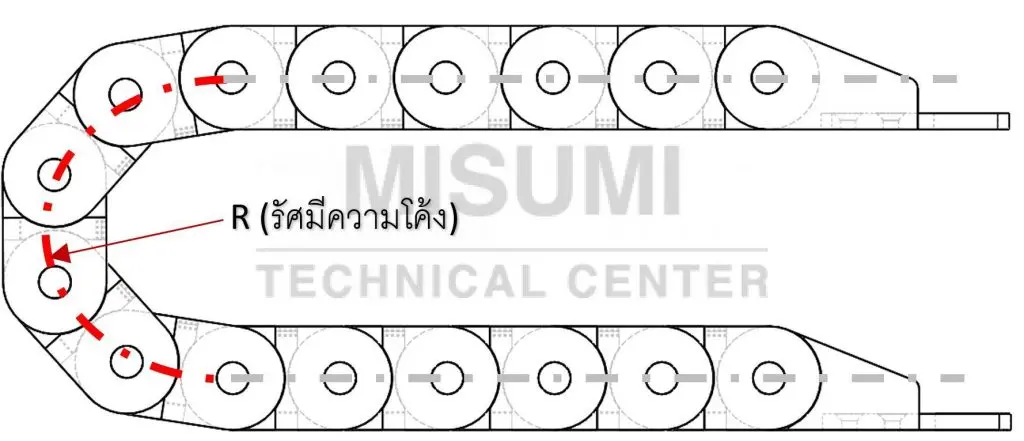

4.รัศมีความโค้งของรางกระดูกงู

รัศมีความโค้งของรางกระดูกงูร้อยสายไฟ (Cable carrier) ควรมีขนาดที่ใหญ่กว่ารัศมีความโค้งของสายสัญญาณ หรือ สายโฮสอื่นๆ (allowable bending radius) เพื่อลดความเสียหายที่อาจเกิดจากรางกระดูกงู งอแคบกว่าที่สายสัญญาณจะรับได้ ทำให้รางกระดูกงูไปบีบสายสัญญาณที่อยู่ภายในจนเสียหาย

cable-carrier-helps-organize

จบไปแล้วนะครับ สำหรับความรู้พื้นฐานในการเลือกใช้งานรางกระดูกงูร้อยสายไฟ รวมไปถึงวิธีการเดินสายไฟในรางกระดูกงู เพื่อนๆ คงเริ่มอยากจะซื้อรางกระดูงูสักเส้นไปลองใช้แล้วใช่ไหมครับ ในบทความต่อไปเราจะมาสอนเพื่อนๆ คำนวณความยาวของรางกระดูกงูที่ต้องใช้กันครับ ว่าในการออกแบบเครื่องจักรสักเครื่องหนึ่ง เราควรจะใช้ขนาดของกระดูกงูยาวเท่าไหร่ แล้วต้องพิจารณาอะไรเป็นพิเศษ คอยติดตามชมกันใน บทความถัดไป ครับ

คำศัพท์ที่น่าสนใจ

No.คำศัพท์คันจิฮิรางานะคาตาคานะคำอ่าน
1รางกระดูกงู (Cable carrier)ケーブルキャリアKē – bu – ru – kya – ria
