สวิตช์อุตสาหกรรมเป็นส่วนประกอบสำคัญในระบบอัตโนมัติของโรงงาน ทำหน้าที่ควบคุมและจัดการเครื่องจักรและกระบวนการต่าง ๆ อย่างมีประสิทธิภาพ นอกจากประเภทและวิธีการเลือกแล้ว การเข้าใจฟังก์ชัน วิธีติดตั้ง และแนวทางปฏิบัติที่ดีที่สุดจะช่วยให้ระบบทำงานได้อย่างปลอดภัยและมีประสิทธิภาพมากขึ้น

1. หน้าที่หลักของสวิตช์อุตสาหกรรม

สวิตช์อุตสาหกรรมได้รับการออกแบบมาเพื่อทำหน้าที่สำคัญในระบบอัตโนมัติ ได้แก่

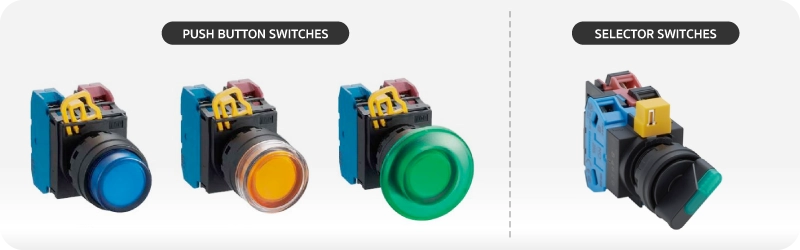

1.1 ควบคุมและสั่งการ – สวิตช์ เช่น ปุ่มกด (Pushbuttons) และสวิตช์เลือก (Selector Switches) ช่วยให้ผู้ใช้งานสามารถเริ่มต้น หยุด การทำงานของเครื่องจักรได้ง่าย

1.2 เพิ่มความปลอดภัย – Emergency Stop Switch มีความสำคัญอย่างมากในการหยุดเครื่องจักรเมื่อเกิดเหตุฉุกเฉิน

1.3 แสดงสถานะการทำงาน – สวิตช์แบบมีไฟ (Illuminated Switches) ให้ข้อมูลสถานะเครื่องจักรผ่านแสงไฟ เพิ่มความสะดวกในการตรวจสอบ สถานะ การทำงานของเครื่องจักร

1.4 ส่งสัญญาณไปยังระบบควบคุม – Selector Switch และ Key Switch สามารถส่งสัญญาณไปยังระบบควบคุมเพื่อใช้ในการเปลี่ยนโหมดการทำงานของกระบวนการต่างๆ ในเครื่องจักร

2. คู่มือการติดตั้งสวิตช์อุตสาหกรรม

การติดตั้งที่ถูกต้องช่วยให้สวิตช์ทำงานได้อย่างเสถียรและปลอดภัย โดยมีขั้นตอนดังนี้

2.1 เตรียมอุปกรณ์และความปลอดภัย เครื่องมือที่ต้องใช้: ไขควงปากแบน, มัลติมิเตอร์ (สำหรับตรวจสอบการเชื่อมต่อ), และ ขั้วต่อหางปลาแบบตรง Ferrules (หากใช้ขั้วต่อแบบ Push-in)

ข้อควรระวัง: ต้องตัดกระแสไฟก่อนติดตั้งทุกครั้ง เพื่อป้องกันอันตรายจากไฟฟ้าช็อต

2.2 ขั้นตอนการติดตั้งสวิตช์

2.2.1 เลือกตำแหน่งติดตั้งที่สะดวกต่อการใช้งาน โดยต้องเว้นระยะห่างให้เหมาะสมกับชนิด และขนาดของสวิตช์

2.2.2 เจาะรูที่แผงควบคุมให้มีขนาดเหมาะสม (เช่น เส้นผ่านศูนย์กลาง ø22 มม. สำหรับสวิตช์ HW Series

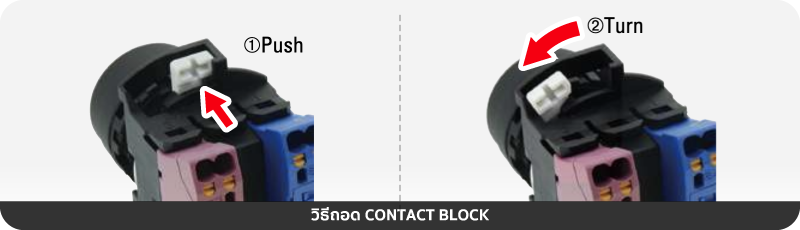

2.2.3 ถอด Contact block ออกจากสวิตช์

2.2.4 ถอดแหวนล็อคออกจากสวิตช์

2.2.5 ใส่สวิตช์เข้าไปในช่องแผงควบคุมจากด้านหน้า

2.2.6 เมื่อติดตั้งป้ายชื่อ ให้ใส่ระหว่างตัวดำเนินการและแผงควบคุม

2.2.7 ยึดสวิตช์ให้แน่นด้วยแหวนล็อกโดยใช้แรงบิดที่แนะนำ 2.0 N·m

2.3 การเชื่อมต่อสายไฟ

2.3.1 ใส่ Ferrules หรือสายไฟแข็งเข้าไปในช่องขั้วต่อโดยตรง ขั้วต่อหางปลาควรมีขนาดไม่เกิน 2.4mm×1.9mm มีสภาพสมบูรณ์ และปลายสายไฟควรเลยจากปลายหางปลาประมาณ 0-1mm

2.3.2 ดันสายให้สุดเพื่อให้แน่นหนา

2.3.3 หากใช้สายไฟแบบเส้นฝอย ให้ใช้ไขควงปากแบนกดที่จุดกดขณะเสียบสาย

2.3.4 ตรวจสอบความแน่นโดยดึงสายไฟเบาๆ

2.4 ทดสอบการทำงาน ใช้มัลติมิเตอร์ตรวจสอบการเชื่อมต่อของสายไฟ หากเป็นสวิตช์รุ่น HW Series ให้ใช้ฟังก์ชัน Test Point เพื่อตรวจสอบความถูกต้องของการต่อสายไฟ

3. ข้อดีของเทคโนโลยี Push-In

ขั้วต่อแบบ Push-in มีข้อดีเหนือขั้วต่อแบบสกรู ดังนี้

• ลดเวลาการติดตั้ง – ใช้เวลาต่อสายลดลงถึง 55% เมื่อเทียบกับขั้วต่อแบบสกรู
• ใช้งานง่าย – ลดความยุ่งยากในการเดินสาย ไม่ว่าจะเป็นผู้ใช้งานมือใหม่หรือมืออาชีพ
• ปลอดภัยกว่า – มีการป้องกันการสัมผัส (IP20) ลดความเสี่ยงจากไฟฟ้าดูด
• ทนทานต่อแรงสั่นสะเทือน – ขั้วต่อแบบสปริงช่วยให้การเชื่อมต่อแน่นหนาโดยไม่ต้องขันสกรูซ้ำ

4. แนวทางปฏิบัติในการใช้สวิตช์อุตสาหกรรม

• เลือกสวิตช์ให้เหมาะสมกับแรงดันไฟฟ้าและกระแสของระบบ เช่น HW Series รองรับแรงดัน 6V AC/DC – 240V AC/DC
• ตรวจสอบสวิตช์เป็นประจำ เพื่อป้องกันปัญหาการทำงานผิดพลาด
• เพิ่มประสิทธิภาพด้วยไฟแสดงสถานะ เพื่อให้เห็นสถานะการทำงานของเครื่องจักรได้ชัดเจน

5. การแก้ไขปัญหาทั่วไปสำหรับวิศวกรมือใหม่

• การเชื่อมต่อหลวม – ตรวจสอบขั้วต่อสายไฟและใช้ฟังก์ชัน Test Point
• สวิตช์ทำงานผิดปกติ – ตรวจสอบพิกัดไฟฟ้าและเปลี่ยนชิ้นส่วนที่เสียหาย
• ติดตั้งไม่ถูกต้อง – ทบทวนคำแนะนำในการติดตั้งและปรับแรงบิดให้เหมาะสม

สรุป

สวิตช์อุตสาหกรรมเป็นองค์ประกอบสำคัญในระบบอัตโนมัติของโรงงาน การเรียนรู้เกี่ยวกับฟังก์ชัน วิธีติดตั้ง และแนวทางปฏิบัติที่ดีที่สุดจะช่วยให้วิศวกรมือใหม่สามารถเพิ่มประสิทธิภาพและความน่าเชื่อถือให้กับระบบได้มากขึ้น หากเพื่อนๆสนใจ สามารถเลือกชมสินค้าได้ที่ IDEC Switches ในสัปดาห์หน้าเราจะมีบทความอะไรมานำเสนอ เชิญมาติดตามไปพร้อมๆกันนะครับ รู้ครบจบที่นี่ MiSUMi Technical
